Лабораторная машина для нанесения покрытия на слоты

Модель: TOB-JS400-2
Эта машина для покрытия электродов аккумуляторных батарей TOB-JS400-2 используется для прецизионного нанесения покрытия на катод и анод литий-ионных элементов.

Отправить запрос

Теперь говорите

Внедрение продукции

Машина для нанесения покрытия на слоты аккумуляторных электродов

Видео о продукте

Спецификация

Примечание. Данная машина для нанесения покрытий представляет собой устройство для нанесения покрытий с рулона на валок. Если вы хотите использовать покрытие щелевой матрицы, пожалуйста, свяжитесь с нами для настройки.

TOB-JS400-2 Slot Die Model

TOB-JS400-2 Модель слота

Введение в функции и принципы оборудования

Эта машина для покрытия электродов аккумуляторных батарей TOB-JS400-2 используется для прецизионного нанесения покрытия на катодные и анодные электроды литий-ионных батарей. В основном он состоит из размоточной части, головной части машины, части печи, тяговой части, намоточной части и части электрического управления; Равномерно нанесите перемешанную суспензию на подложку, следя за тем, чтобы размер, вес и т. д. находились в пределах технологического диапазона. После обработки сушкой закатайте его и подготовьте к последующему процессу.

Параметры основного материала

Элемент	катод	Анод
Базовый материал	Аль фольга	Медная фольга
Ширина (мм)	160-320	160-320
Толщина (мкм)	8-15	6-12

Примечание: Основной материал, используемый для приемки, не должен иметь рыхлости, неравномерной толщины и веса, поверхностных масляных пятен или других явлений, влияющих на характеристики ленты и покрытия.

Параметры покрытия

Элемент	катод	Анод

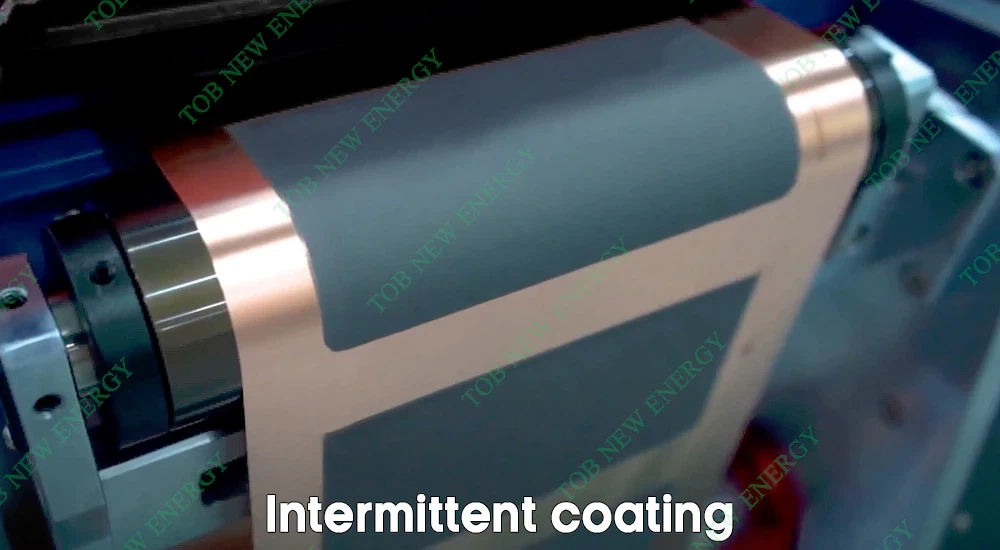

Режим покрытия	Сплошное, прерывистое, полосовое покрытие	Сплошное, прерывистое, полосовое покрытие
Ширина покрытия (мм)	150-300	150-300
Толщина сухого одностороннего покрытия (мкм)	70-350	60-350
Вес одного покрытия (г/㎡)	30-250	20-200
Скорость нанесения покрытия (м/мин)	0.5~1	0.5~1.5

Объяснение: Скорость нанесения покрытия зависит от характеристик продукта (система материалов, толщина покрытия, содержание твердых веществ, температура), а максимальная скорость нанесения покрытия, указанная в таблице, не может соответствовать специальным требованиям процесса нанесения покрытия.

Характеристики и параметры оборудования

Нет	Элемент	Содержание
1	Ширина поверхности рулона	400 мм
2	Механическая скорость (без нагрузки)	Макс.5 м/мин
3	Характеристики размотки	Диаметр рулона: Макс. φ 300 мм; Несущая нагрузка: Макс. 100 кг; Спецификация рулона: внутренний диаметр 3 дюйма, примерно 76,2 мм, длина 400 ± 3 мм. Материал рулона: металл, АБС-пластик.
4	Характеристики обмотки	Диаметр рулона: Макс. φ 300 мм; Несущая нагрузка: Макс. 100 кг; Спецификация рулона: внутренний диаметр 3 дюйма, примерно 76,2 мм, длина 400 ± 3 мм. Материал рулона: металл, АБС-пластик.
5	Способ нагрева в духовке	Электрическое отопление
6	Конструкция духовки	1 секция×2м/секция=2м, однослойная;
7	Температура духовки	Макс.150 градусов

Нет	Элемент	Содержание
1	Габаритные размеры	Оборудование примерно Д(4,3м)×Ш(2,1м)×В(2,5м) (ширина включает электрический шкаф, длина не включает место для установки детектора поверхностной плотности);
2	Требования к питанию	1) Трехфазный переменный ток, 380 В ± 10 %, 50 Гц, заземляющий провод: защитное заземление; 2) Установленная мощность оборудования: 25 кВт, количество основных источников питания: 1;
3	Сжатый воздух	1) Давление сжатого воздуха: больше или равно 0,6 МПа, с колебанием давления ± 1 % (чистый воздух после удаления воды, без масла, фильтрации и стабилизации давления); 2) Расход сжатого воздуха: 5м³/час. Количество интерфейсов: 1/комплект (машинная головка); 3) Технические характеристики интерфейсной газовой трубы: Φ12 мм;
4	Требования к окружающей среде	1) Температура окружающей среды: 25 ± 5 градусов для части покрытия (определяется в соответствии с технологическими требованиями покупателя); 2) Относительная влажность: 10–30 % RCH (определяется в соответствии с технологическими требованиями покупателя); 3) Чистота: класс 100000 (определяется в соответствии с технологическими требованиями покупателя);
5	Требования к земле	1) Общий вес оборудования: примерно 1,6 тонны; 2) Полы из цемента или терраццо с плоскостностью ± 5 мм/м2 и несущей способностью более или равной 500 кг/м2;
6	Объем воздуха в духовке	1) Максимальный объем вытяжного воздуха при 140 градусах: положительный электрод 1500 м3/ч, отрицательный электрод 1500 м3/ч; 2) Максимальный объем свежего воздуха при 60 градусах: положительный электрод 1100 м3/ч, отрицательный электрод 1100 м3/ч;
