Двухканальные генераторы сигналов произвольной формы с функцией DDS

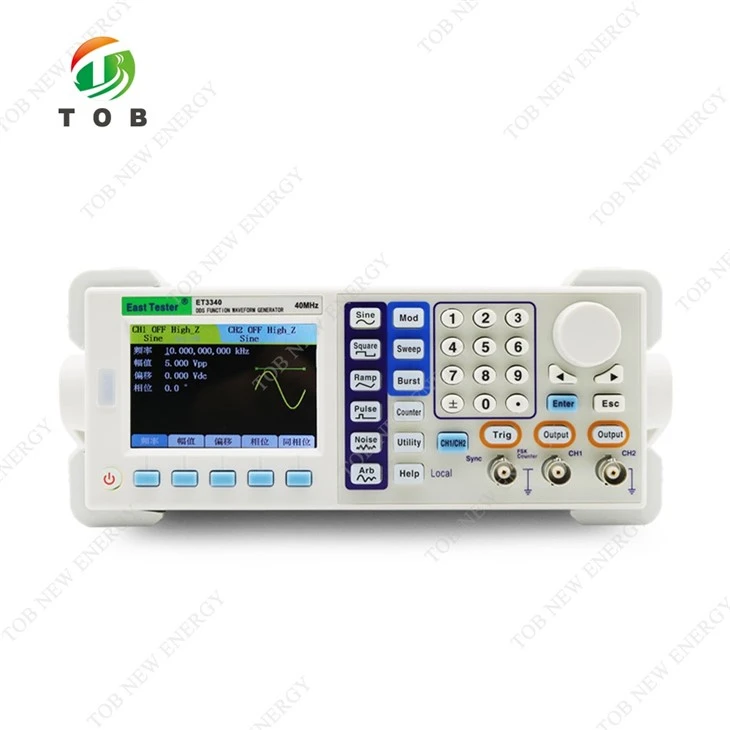

Модель: серия TOB-ET33
Двухканальный генератор сигналов произвольной формы серии TOB-ET33 оснащен технологией прямого цифрового синтеза (DDS), которая обеспечивает стабильность и точность выходного сигнала.

Отправить запрос

Теперь говорите

Внедрение продукции

Двухканальные генераторы сигналов произвольной формы с функцией DDS

Спецификация

Двухканальный генератор сигналов произвольной формы серии TOB-ET33 оснащен технологией прямого цифрового синтеза (DDS), которая обеспечивает стабильность и точность выходного сигнала.

Ключевая особенность:

3,5-дюймовый ЖК-дисплей с разрешением 480×320 TFT и четким графическим интерфейсом

Доступно китайское / английское меню

Нажмите клавишу для получения помощи и информации

Управление файлами с поддержкой USB-накопителя и локального хранилища

Двухканальный выход с самой высокой выходной частотой: модель ET3315 — 15 МГц, модель ET3325 — 25 МГц, модель ET3340 — 40 МГц, модель ET3360 — 60 МГц.

Частота дискретизации: 200 Мвыб/с, разрешение по вертикали: 13 бит, глубина хранения: 8 КБ

Встроенные 5 основных сигналов и 32 сигнала произвольной формы

Выходной сигнал импульсной волны устанавливается в режиме фронта

Внутренняя/внешняя модуляция AM, FM, PM, ASK, FSK и PSK

Вывод линейной/логарифмической развертки по частоте и пакетной формы волны

Частотомер высокой точности 100 МГц и 32-счетчик битов

С интерфейсом RS232, USB-устройством, интерфейсом USB-хоста с поддержкой USB-накопителя (опционально USB-хост)

Многофункциональное программное обеспечение для редактирования сигналов произвольной формы

Общие технические характеристики:

Напряжение питания: 220 В ± 10 процентов, 45 ~ 65 Гц или 110 В ± 10 процентов, 45 ~ 65 Гц

Потребляемая мощность:< 15W

Типы: 3,5-дюймовый ЖК-экран TFT, разрешение 480 × 320, 16 млн цветов

Окружающая среда: работа 10 градусов ~ плюс 40 градусов, не работает -10 градусов ~ плюс 60 градусов

Диапазон влажности: в диапазоне 0 ~ 40 градусов, относительная влажность меньше или равна 90%

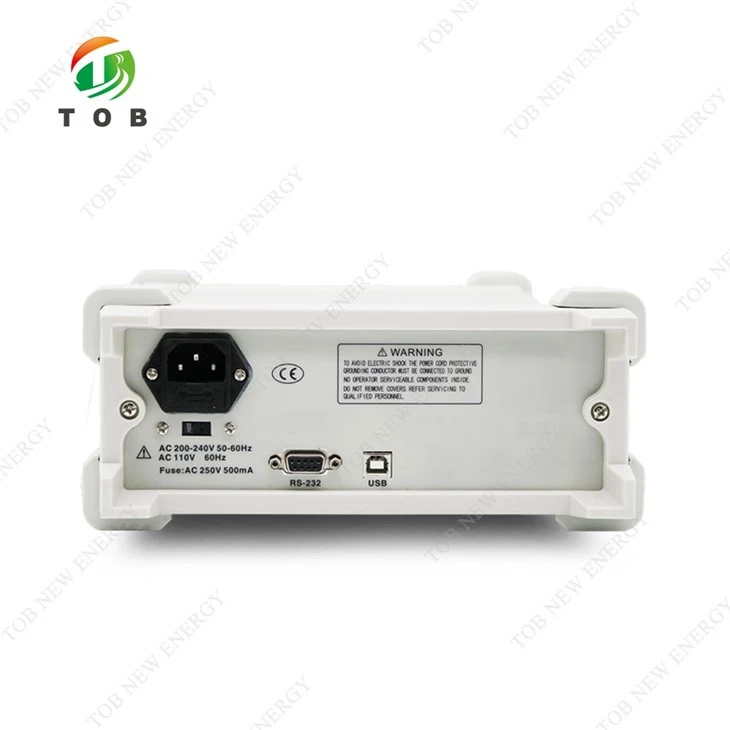

Интерфейс: RS232, USB-устройство, USB-хост (опционально)

Дисплей: 3,5-дюймовый ЖК-экран TFT, разрешение 480 x 320

Размер: 265*105*305 мм (ширина х высота х глубина)

Вес: 2,6 кг

Частотные характеристики
МОДЕЛЬ	ET3315	ET3325	ET3340	ET3360
Синус	1 мкГц ~ 15 МГц	1 мкГц ~ 25 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 60 МГц
Квадрат	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц
Треугольник	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц
Пульс	100 мкГц ~ 6 МГц	100 мкГц ~ 6 МГц	100 мкГц ~ 6 МГц	100 мкГц ~ 6 МГц
Произвольный	1 мкГц ~ 6 МГц	1 мкГц ~ 6 МГц	1 мкГц ~ 6 МГц	1 мкГц ~ 6 МГц
Шум (-3дБ)	Полоса пропускания 7 МГц
Разрешение по частоте	1 мкГц
Точность частоты	±5 частей на миллион
Стабильность частоты	±1 ч/млн/3 часа
Частотные характеристики
Типы сигналов	Синусоидальные, прямоугольные, треугольные, импульсные, шумовые и произвольные волны (включая постоянный ток).
	Существует 32 вида произвольных волн и 50 видов определяемых пользователем волн.
Длина сигнала	8192 балла
Частота дискретизации сигналов	200 Мвыб/с
Вертикальное разрешение осциллограммы	13 бит
Характеристики синусоиды
Синусоидальная волна	Гармоническое искажение		Больше или равно 45 дБн (<1MHz);
			Больше или равно 40 дБн (1 МГц ~ 20 МГц)
	Общее гармоническое искажение		<0.8%(20Hz ~ 20kHz, 0dBm)
Характеристики сигнала прямоугольной формы
Квадратная волна	Взлет/падение		<20ns
	Перерегулирование		<5%
	Рабочий цикл		частота<100kHz: 1%~99%;
			100 кГц Меньше или равно частоте<5MHz: 20% ~ 80%;
			5 МГц Меньше или равно частоте: 40 процентов ~ 60 процентов (разрешение 0,1 процента)
Характеристики пульсовой волны
Импульсная волна	Ширина импульса		мин. 20 нс; разрешение 1 нс
	Время перехода края		мин. 20 нс;
	Перерегулирование		<5%
	Джиттер		6 нс плюс 0,1 процента Период
Характеристики линейной волны
Рамповая волна	Степень линейности		Больше или равно 98 процентам (0.01 Гц~10 кГц)
	Симметрия		{{0}}.0 ~ 100,0 процента (разрешение 0,1 процента)
Выходные характеристики
Амплитуда
Диапазон амплитуд	частота <10 МГц		10 МГц Меньше или равно частоте <30 МГц	30 МГц Меньше или равно частоте
	2мВразмах ~ 20Вразмах		2мВразмах ~10Вразмах	2мВразмах ~5Вразмах
Амплитудное разрешение	1 мВ
Амплитудная стабильность	±1% set value±1mVpp（1kHz Sine,0 offset,>10 мВразмах）
Неравномерность амплитуды (относительно 1K Sine, 1 Vpp)	±0.4дБ<10MHz ;
	±1,0дБ Больше или равно 10 МГц.
Выходное сопротивление	50 Ом ± 10 процентов (типичное значение)
Защита	Все выходные клеммы сигнала могут быть закорочены в течение 60 с.
Смещение постоянного тока
	Output Amplitude>0.1V		2 мВ
Диапазон регулировки смещения	±10 Впик, переменный плюс постоянный		±0.250 Впик, переменный плюс постоянный
Разрешение смещения	1 мВ
Фазовые характеристики
Диапазон регулировки фазы	0~359,9 градуса
Фазовое разрешение	0.1 градус
Функция внешнего измерения
Частотомер	Измерение частоты		1 Гц ~ 100 МГц
	диапазон
	Точность измерения		Время стробирования непрерывно регулируется в диапазоне 0.01 – 10 сек.
Функция счетчика	Область подсчета		0 ~ 4294967295
	Режим управления		Ручная операция
Диапазон напряжения входного сигнала	2Vpp~20Vpp
Связанный режим	переменного или постоянного тока
Измерение ширины импульса	1 нс (разрешение), 20 с (МАКС. время измерения)
Измерение периода	1 нс (разрешение), 20 с (МАКС. время измерения)
Выход синхронизации
Выходной канал	CH1 или CH2, по умолчанию CH1
Уровень	время жизни
Импеданс	50Ω
Время подъема/спада	< 25ns
Максимальная частота	25 МГц
АМ-модуляция
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Источник	Внутренний/внешний
Волна модуляции	Синус, квадрат, треугольник и рампа
Частота модуляции	2 мГц~20 кГц
Глубина модуляции	0 процентов ~120 процентов
FM-модуляция
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Источник	Внутренний/внешний
Волна модуляции	Синус, квадрат, треугольник и рампа
Частота модуляции	2 мГц~20 кГц
Смещение частоты	0~Максимальная несущая частота
ФМ модуляция
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Источник	Внутренний/внешний
Волна модуляции	Синус, квадрат, треугольник и рампа
Частота модуляции	2 мГц~20 кГц
Смещение фазы	0 градусов ~ 360 градусов
Спросите модуляцию
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Источник	Внутренний/внешний
Волна модуляции	Прямоугольная волна 50-процентного коэффициента заполнения
Ключевая частота	2 мГц~1 мГц
Амплитуда модуляции	0~Амплитуда несущей
Модуляция ЧМн
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Источник	Внутренний/внешний
Волна модуляции	Прямоугольная волна 50-процентного коэффициента заполнения
Ключевая частота	2 мГц~1 мГц
Частота скачков	Диапазон несущей частоты
Модуляция PSK
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Источник	Внутренний/внешний
Волна модуляции	Прямоугольная волна 50-процентного коэффициента заполнения
Ключевая частота	2 мГц~1 мГц
Фаза модуляции	0 градусов ~ 360 градусов
Развертка частоты
Выходной канал	CH1 или CH2, по умолчанию CH1
Типы	Линейность/логарифм
Частота развертки Время	1 мс ~ 500.000 с
Начальная/конечная частота	1 мкГц~Максимальная несущая частота
Направление развертки	Вперед назад
Источник триггера	Ручное управление, внутреннее, внешнее
Характеристики взрыва
Выходной канал	CH1 или CH2, по умолчанию CH1
Несущая волна	Синусоидальные, прямоугольные, пилообразные, импульсные и произвольные сигналы (кроме постоянного тока)
Счетчик пульса	1~65535 или бесконечный, закрытый
Фаза пуска/остановки	0~360 градусов
Внутренний период	1μs~500s
Источник стробирования	Внешний
Источник триггера	Внутреннее, внешнее, ручное управление
Триггерный вход
Диапазон сигнала	2Vpp~20Vpp
Связь	переменного или постоянного тока
Ширина импульса	>100 нс
Время реакции	<500ns（Burst）
	<10μs（Sweep）
Вход модуляции
Импеданс	1MΩ
Диапазон сигнала	±2,5 В переменного тока плюс постоянный ток
