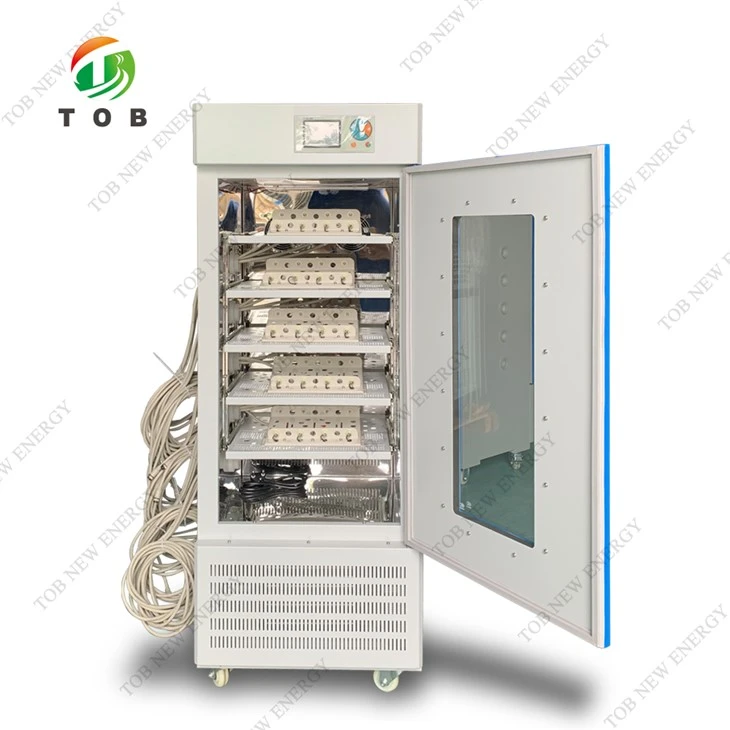

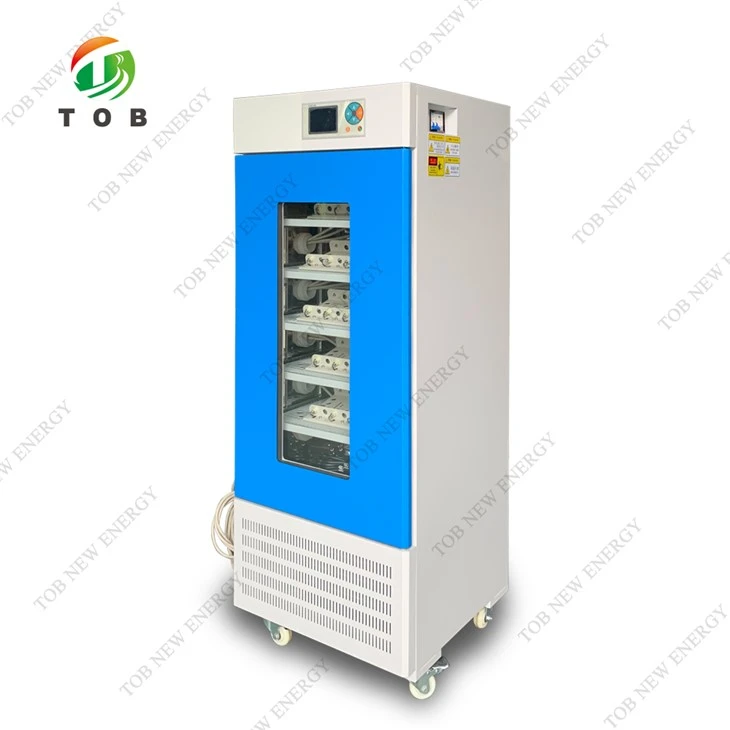

Система испытания аккумуляторов при постоянной температуре

2. Предел выборки

Данное испытательное оборудование запрещает:
1. Испытание или хранение образцов коррозионных материалов.
3. Испытание или хранение образцов источников сильного электромагнитного излучения.
4. Тестирование или хранение образцов радиоактивных материалов.
5. Испытание или хранение образцов высокотоксичных веществ.
6. Взрывоопасные и летучие образцы могут образовываться во время тестирования или хранения.

3. Объем, размер и вес.

а) Номинальный объем

162 L

б) Размер внутренней коробки

Ширина 460 мм × Глубина 400 мм × Высота 880 мм

в) Размеры

Ширина 570 мм × Глубина 570 мм × Высота 1530 мм

г) Вес

90 кг

д) Источник питания

220 В 2 кВт

4. Производительность

а) Тестовая среда

Температура окружающей среды +5~+40 градусов, относительная влажность менее или равна 85 %, без образца в испытательном боксе.

б) Метод тестирования

GB/T 5170.2-2008 Оборудование для температурных испытаний
GB/T 5170.5-2008 Оборудование для испытаний на влажную жару

в) Диапазон температур

0 градус -+60 градус

г) Колебания температуры

Меньше или равно {{0}},5 градуса (Примечание: если выражение указано в соответствии с GB/T5170.2-1996, отклонение меньше или равно ±0,25 градуса)

д) Отклонение температуры

±1 градус

е) Равномерность температуры

Меньше или равно ±1 градус

г) Время нагрева

3 градуса/мин (средняя скорость нагрева)

з) Время охлаждения

0.5 град/мин (средняя скорость охлаждения)

i) Соответствуйте методу испытаний

GB/T2423.1-2008(IEC60068-2-1:2007)Метод испытаний при низких температурах Ab
GB/T2423.2-2008(IEC60068-2-2:2007) Метод высокотемпературных испытаний Bb
GJB150.4-1986 Испытание при низкой температуре
GJB150.3-1986 Испытание на высокую температуру
GB/T2423.3-2006(IEC60068-2-78:2007) Испытание на влажную жару в установившемся режиме Кабина
GB/T2423.4-2008(IEC60068-2-30:2005) Альтернативная влажность и температура Db
GJB150.9-1986 Испытание на влажную жару (Нагрузка на кубический метр не превышает 35 кг/м3 теплоемкости стали, во время испытания на влажную жару активная влажность и тепловая нагрузка отсутствуют)

5. Структура

а) Изоляционная конструкция корпуса

1. Материал внешней стены: высококачественная пластина из нержавеющей стали с песчаной поверхностью.
2. Материал внутренней стенки: высококачественная зеркальная пластина из нержавеющей стали (уплотнительная полоса выдерживает диапазон высоких и низких температур -100 градусов +300 градусов, срок службы 10 лет)
3. Материал изоляции коробки: стекловолокно (асбест).

б) Канал кондиционирования воздуха

1. Он оснащен многолопастным центробежным циркуляционным вентилятором, усиленным валом и изготовлен из алюминиевого сплава с вращающимися лопастями, устойчивыми к высоким и низким температурам, для достижения принудительной конвекции.
2. FLOW THROW Метод подачи воздуха: горизонтальная диффузия и вертикальная теплообменная дуговая циркуляция.

в) Стандартная конфигурация испытательной камеры

1. Смотровое окно: 1 прозрачное полое закаленное стекло с электрической нагревательной пленкой (расположено на двери)

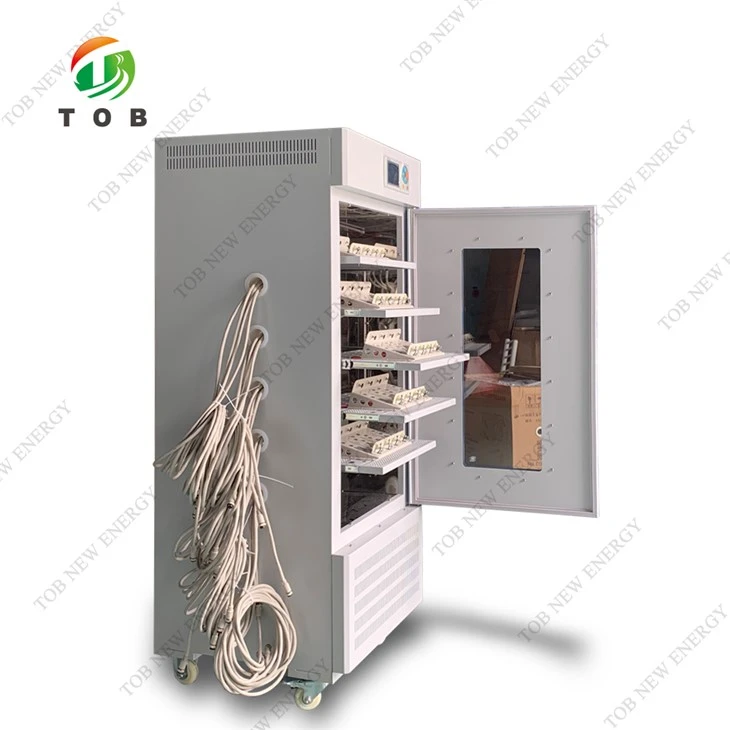

2. Отверстие для вывода: φ 45 мм, 5 шт. (расположено на левой стороне коробки)

3.Оборудование внутреннего освещения (высокоэффективная и долговечная энергосберегающая лампа)

4. Мобильные ролики: 4 шт.

Стойка для проб: лоток для стойки для проб из нержавеющей стали, 5 слоев, 5 пар направляющих, несущая нагрузка (равномерное распределение): 10 кг/слой

(Совокупная общая нагрузка образцов в коробке не превышает: 80 кг)

г) Дверь

Дверь одностворчатая (правая петля, если смотреть на шкаф), оснащенная смотровым окошком и лампой освещения.

д)Панель управления

Дисплей контроллера, выключатель питания и индикатор состояния

е) Машинное отделение

Холодильная установка, сливное отверстие

Вентилятор конденсатора, вход воздуха в конденсатор

г) Шкаф управления распределением мощности

Интегральная плата, воздушный переключатель, кнопочный переключатель

з)Нагреватель

1.Нагревательная трубка электрического нагревательного провода из никель-хромового сплава

2. Режим управления нагревателем: бесконтактная и другая периодическая регулировка ширины импульса, SSR (твердотельное реле)

3. Мощность нагревателя: 1,4 кВт.

i)Отверстие для шнура питания и сливное отверстие

Расположен на задней стороне коробки

Холодильная система

Метод работы А

Принять одноуровневое сжатие

Холодильные Компрессоры

Полностью закрытый малошумный роторный компрессор.

Испаритель

Ребристый трубчатый теплообменник (также используется в качестве осушителя)

Конденсатор

Воздушное охлаждение: теплообменник с оребренными трубками.

Дроссельное устройство

Расширительный клапан + капилляр

Пластинчатый теплообменник

Паяный пластинчатый теплообменник из нержавеющей стали

а) Метод управления холодильником

1. Система управления автоматически оптимизирует энергосберегающие условия работы холодильника в соответствии с условиями испытаний.

2. Холодопроизводительность испарителя переключается электромагнитным клапаном, управляемым системой управления.

3. Контур охлаждения возвратного воздуха компрессора.

б) Хладагент

R134a (индекс разрушения озона - все 0, R23 принят системой каскадного принципа)

6. Электрическая система управления.

9-картинка

а) Модель контроллера

Шанхайский 9- Pic-контроллер

Монитор

ДЖТШ200:5 дюймов,

Режим работы

Программный метод, метод фиксированного значения

Метод установки

JTSH200 Китайское меню (свободный выбор), ввод с клавиатуры

Возможности программы

ДЖТШ200

1.Программа: максимум 1 группа.

2.Количество сегментов: максимум 1 сегмент.

3.Количество циклов: максимальный бесконечный цикл.

Заранее определенная область

Температура: Отрегулируйте в соответствии с температурным рабочим диапазоном оборудования.

Разрешение

Температура: {{0}}.1 градус; Время: 1 минута; Влажность: 0,1% относительной влажности (оборудование для измерения температуры и влажности)

Входить

PT100 Платиновый термостойкость

Метод управления

1. Антиинтегральный ПИД запуска

BTC Режим сбалансированного контроля температуры + Интеллектуальное управление холодопроизводительностью DCC + Интеллектуальное электрическое управление DEC

(Оборудование для температурных испытаний)

2.BTHC Режим сбалансированного контроля температуры и влажности + интеллектуальное управление холодопроизводительностью DCC + интеллектуальное электрическое управление DEC (оборудование для измерения температуры и влажности)

Вспомогательная функция

1. Сигнал тревоги и причина неисправности, функция подсказки обработки

2. Функция защиты от отключения питания

3. Функция защиты верхнего и нижнего предела температуры.

Измерение температуры

Температура: платиновое термостойкость PT100.

7. Устройство защиты безопасности

а) Система охлаждения

1.Перегрев компрессора

2. Перегрузка по току компрессора

3. Избыточное давление компрессора

4. Вентилятор конденсатора перегрелся.

б) Испытательная коробка

1.Регулируемая температура

2. Ограничение канала кондиционирования воздуха по температуре

3. Двигатель вентилятора перегрелся.

в) Другое

1. Полная последовательность фаз питания и защита от потери фазы (для трехфазного источника питания)

2. Защита от перегрузки и короткого замыкания

8. Другая конфигурация

а) Кабель питания

220 В 2 кВт

б) Главный выключатель питания

Защита от утечек

9. Транспорт

Испытательная температурная камера является цельной и транспортируется целиком.

10. Условия использования

Пользователь гарантирует выполнение следующих условий

а) Место установки

1. Земля ровная и хорошо вентилируемая.

2. Отсутствие сильной вибрации вокруг оборудования.

3. Вокруг оборудования нет сильного электромагнитного поля.

4. Отсутствие легковоспламеняющихся, взрывоопасных, агрессивных веществ и пыли вокруг оборудования.

5. Оставьте вокруг оборудования пространство для надлежащего использования и обслуживания.

б) Условия окружающей среды

1. Температура: 5 градусов -40 градусов

2. Относительная влажность: менее или равна 85%.

3. Давление воздуха:86кПа-106кПа
