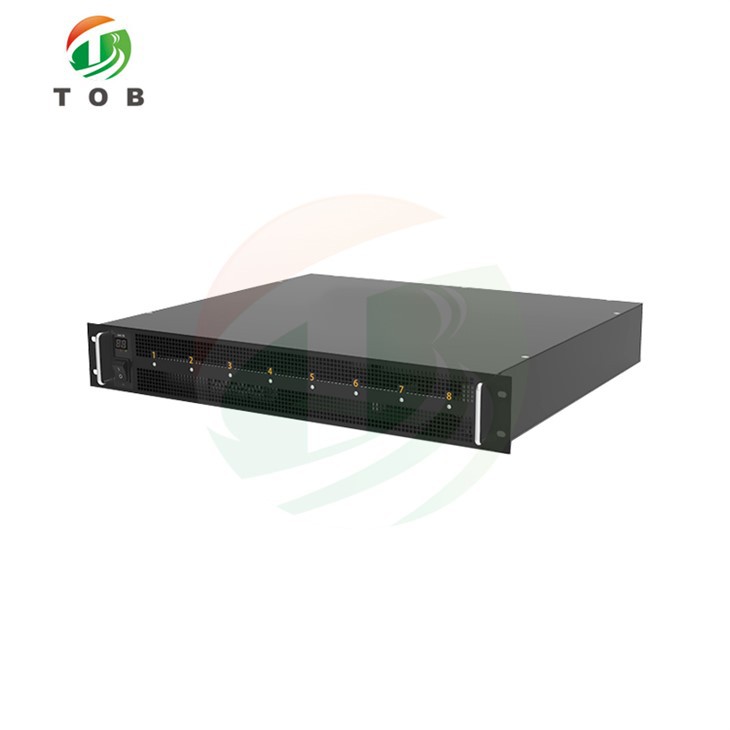

Тестер аккумулятора ноутбука 20V20A

Индикаторы проекта

Индексный параметр

входное напряжение

Переменный ток: 220 В ± 10%/50 Гц

входная мощность

3600W

коэффициент разрешения

AD: 16 бит;DA: 16 бит

входное сопротивление

Больше или равно 1 МОм

Напряжение

Выходной диапазон на канал

зарядка: 2,5 В ~ 20 В

разряд: 2,5 В ~ 20 В

точность

± 0,02% диапазона

стабильность

0.01%

Текущий

Выходной диапазон на канал

зарядка: 40 мА ~ 20 А

разряд: 40 мА ~ 20 А

точность

± 0,03% диапазона

стабильность

0.015%

Власть

Выходная мощность одного канала

400W

стабильность

0.05%

Время

Текущее время ответа

Ток от 10% до 90% или от 90% до 10% Время отклика оборудования<= 20ms

Диапазон времени шага

От 1 до 65535 минут/рабочий шаг

Поддержка формата времени 00:00:00 (чч: мм: сс)

Запись данных

Условия записи данных

Время Δt: （0.01с~60000с）

Напряжение ΔU: (5мВ~20В)

Электричество ΔI: (40 мА ~ 20 А)

Запишите частоту

100 Гц

Зарядка

Режим зарядки

Постоянный ток, постоянное напряжение, постоянное напряжение постоянного тока, постоянная мощность, постоянное напряжение постоянной мощности;

состояние отсечки

Напряжение, ток, относительное время, емкость;

Увольнять

Схема стрельбы

Постоянный ток, постоянная мощность, постоянный ток и постоянное напряжение;

Состояние отключения

Напряжение, ток, относительное время, емкость;

Тираж

Диапазон циклических испытаний

1 ~ 65535 раз

Количество шагов в одном цикле

255

Вложение циклов

Максимальная поддержка 4 уровней вложенных циклов, поддержка перехода по циклу к любому рабочему этапу;

Защищать

Защита безопасности и защита исключений

Отключение защиты данных

Верхний и нижний пределы напряжения, верхний и нижний пределы тока, верхний и нижний пределы мощности, верхний и нижний пределы энергии, защита параметров управления за пределами допуска, защита от колебаний тока и напряжения, защита от наклона напряжения, защита от задержки, защита вспомогательного напряжения, вспомогательная температура защита;

Аппаратная защита

Защита от обратного подключения, защита от перенапряжения на входе, защита от перенапряжения на выходе, защита от перегрузки по току на входе, защита от перегрузки по току на выходе, защита от перегрева, защита от перегрузки, защита от холостого хода на выходе;

Характеристики канала

Использование энергосберегающей инверторной технологии, передача энергии между каналами, энергосбережение и защита окружающей среды; Принять основную схему управления автомобильного класса, высокочастотное преобразование 200 кГц, малое зерно и низкий уровень шума;

Небольшой размер оборудования, низкое энергопотребление, низкое тепловыделение;

Источник постоянного тока и источник постоянного напряжения имеют независимую двойную структуру с обратной связью;

Система имеет интегрированную конструкцию, модульный компьютер подключает тестовый сервер напрямую к Интернету; Высокоскоростная выборка 100 Гц;

Емкость автономного хранилища 1 ГБ для каждого канала;

Режим управления каналом

Независимый контроль

Выборка для обнаружения напряжения и тока

Четырехпроводное соединение

Шум

<80dB

Режим связи верхнего компьютера

TCP/IP

Режим вывода данных

EXCEL, ТХТ, ГРАФТ

Интерфейс связи

Ethernet 100M

Количество каналов на единицу

8

Требования к рабочей среде

Индикаторы проекта

индексный параметр

Диапазон рабочих температур

25 градусов ± 10 градусов

Диапазон температур хранения

0 градус ~45 градусов

Диапазон относительной влажности рабочей среды

30% ~ 80% относительной влажности (без конденсации)

Диапазон относительной влажности среды хранения

30% ~ 90% относительной влажности (без конденсации)

Технические характеристики и размеры светильника

Индикаторы проекта

индексный параметр

Тип зажима

Выбирайте в соответствии с потребностями клиента

Размеры коробки на единицу (Ш*Г*В)

Размер шкафа (Ш*Г*В)

Возможности SMBUS

Индикаторы проекта

индексный параметр

Совместимость оборудования

Совместимость с SMBUS, протоколом связи I2C, поддержка высокоскоростного режима 400 кГц;

Совместимость программного обеспечения

Совместим со стандартной инструкцией по предоставлению информации о полях спецификации, определенной в спецификации данных батареи SMART версии 1.1. Пользователи могут редактировать DBC для поддержки различных протоколов чипа.

Частота чтения данных

8-канальная независимая работа, каждый канал может быть настроен на чтение различных списков параметров SMBUS, каждый параметр может выбирать динамическое обновление в реальном времени или читаться один раз, чтобы уменьшить нагрузку на шину;

Все каналы могут одновременно считываться с установленной скоростью шины (100–400 кГц);

Он может обновляться более 10 раз в секунду, когда в каждом канале считывается лишь несколько параметров.

Хранилище переменных

Каждый тестовый пользователь может определить свой собственный список переменных для сохранения;

Переменные SMBUS сохраняются и записываются синхронно с параметрами основного канала устройства.
