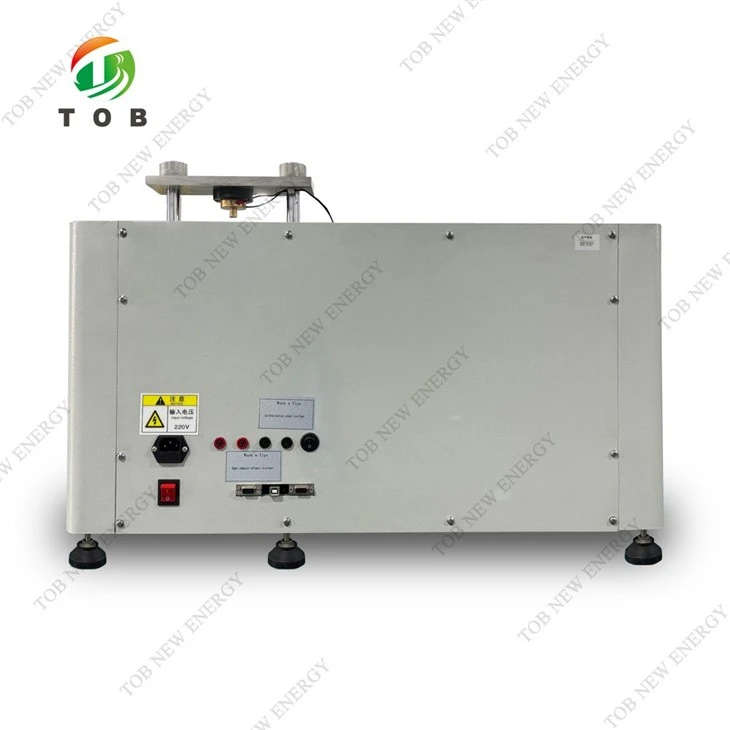

Тестер сопротивления электродного листа батареи

Модель:TOB-FT-551
Этот автоматический тестер сопротивления пластинчатого электрода литиевой батареи TOB-FT-551 использует плоский зонд, анализирует общее сопротивление электрода, прикладывая давление к испытуемому образцу, автоматически создает давление, и давление можно установить; Работа интерфейса программного обеспечения ПК, получение графиков зависимости сопротивления давлению, удельного сопротивления и проводимости в нескольких режимах измерения; Обеспечить управление созданием данных и отчетов. Автоматические данные о толщине образца в режиме реального времени, а также сбор данных о температуре и влажности окружающей среды.

Отправить запрос

Теперь говорите

Внедрение продукции

Тестер сопротивления электродного листа батареи

Спецификация

Этот автоматический тестер сопротивления пластинчатого электрода литиевой батареи TOB-FT-551 использует плоский зонд, анализирует общее сопротивление электрода, прикладывая давление к испытуемому образцу, автоматически создает давление, и давление можно установить; Работа интерфейса программного обеспечения ПК, получение графиков зависимости сопротивления давлению, удельного сопротивления и проводимости в нескольких режимах измерения; Обеспечить управление созданием данных и отчетов. Автоматические данные о толщине образца в режиме реального времени, а также сбор данных о температуре и влажности окружающей среды.

Описание эталонного метода:

1. Метод двух зондов используется для непосредственного измерения общего удельного сопротивления электрода, включая сопротивление самого зонда, контактное сопротивление между зондом и покрытием, сопротивление покрытия, контактное сопротивление между покрытием и токосъемником и сопротивление самого токосъемника; Решите проблему, связанную с тем, что данные испытаний методом четырех датчиков не могут описать общее значение электрода батареи;

2. Процесс тестирования в основном такой же, как и в реальных приложениях с батареями, и общее значение теста включает характеристики электронной проводимости каждой части, изучая влияние процесса на сопротивление электрода.

Для электродов LFP с высоким сопротивлением стабильные результаты можно получить при малом токе нагрузки, а для графитовых электродов с низким сопротивлением стабильные результаты можно получить при относительно высоком токе нагрузки. Для LFP, NMC и графитовых электродов стабильные результаты измерений могут быть получены, когда ток нагрузки превышает 10 мА. По мере увеличения давления нагрузки удельное сопротивление графитового электрода уменьшается.

4. Факторы, влияющие на проводимость поляризаторов, включают содержание и распределение проводящих агентов, силу перемешивания сухого порошка, плотность уплотнения и состояние связи между коллектором и покрытием.

Данные параметра:

Модель	TOB-FT-551
Сопротивление	10^-7-2×10^7Ω
Электрическое сопротивление	10^-7-2×10^7Ом-см
Электрическая проводимость	5×10^-7-10^7с/см
Тестовый ток	1мкА,10мкА,100мкА,1мА,10мА,1000мА
Текущая точность	±0.2%
Точность сопротивления	Меньше или равно 0,3 % Стандартное сопротивление; Разрешение 0. 1мкОм
Работа с программным обеспечением ПК	Программный интерфейс ПК: значение сопротивления, удельное сопротивление, значение проводимости, температура, значение давления, автоматическое преобразование единиц измерения, поперечное сечение, высота, график кривой, плотность уплотнения, создание отчетов и т. д.
Выбор диапазона давления	0-200 кг; 300 кг; 500 кг; 1000 кг выберите в соответствии с вашими потребностями
Плоский зондовый электрод	Медный материал, диаметр: 10 мм; Другие характеристики могут быть настроены по индивидуальному заказу.
Тестовая поездка	0-20 мм, точность смещения 0,01 мм
Толщина образца	0-10 мм; точность: 0,001 мм
Режим давления	Автоматический (автоматическая работа после установки значения)
Функция защиты	С предельным диапазоном и защитой от давления; Защита от неправильной эксплуатации и аварийной остановки; Аномальная тревога
Уход и обслуживание	Наличие стандартизированной оперативной идентификации; Напоминание о техническом обслуживании
Источник питания	Вход: переменный ток 220 В ± 10 %, 50 Гц. Потребляемая мощность:<100W

Детали внешнего заказа стандартной конфигурации:

Нет.	Модель	Имя	Единица	КОЛ-ВО	Примечание
1	551-CSX	Тестовая линия	Набор	1
2	09A	Стандартное сопротивление	место	1-5	Спецификации и количество закупок
3	551-РДЖ	Программное обеспечение для анализа	Набор	1
4	ПК	Компьютер+принтер	Набор	1	Настройка в соответствии с требованиями заказчика
5	551-JL	Технические услуги по тестированию	место	1	1 сертификат обмера
6	551-ДЖ	Позолоченный-электрод	Набор	1	Два электрода образуют группу; Настраиваемый
