Машина для укладки аккумуляторных электродов
2. Размер батареи (Д*Ш*Т):(80-150)мм*(30-90)мм*(5-20)мм
3. Размер вкладки (длина и ширина): менее или равен 20 мм.
4. Мощность: 4 кВт
5. Модель: ТОБ-С-ДП-150
Полуавтоматическая машина для изготовления литий-ионных аккумуляторов для ламинирования электродов и сепараторов
Видео о продукте
Спецификация
TOB-S-DP-150 — это высокоточная полуавтоматическая машина для укладки электродов со множеством дополнительных функций, обеспечивающих стабильную, повторяемую и точную укладку электродов. Он использует ламинированный знак «Z».
Расширенные возможности:
1 сенсорный экран ПЛК с простой настройкой условий

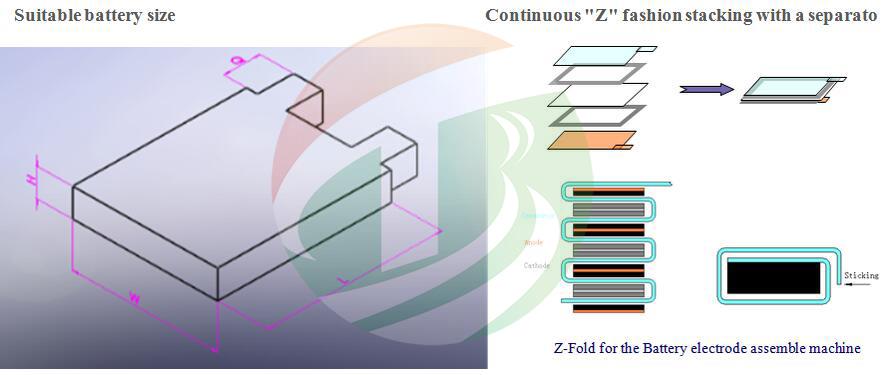

2 Непрерывная Z-образная укладка с разделителем
3 Автоматический захват и укладка электродов с помощью вакуумного всасывающего манипулятора
4. Через четыре манипулятора для извлечения электрода из коробки с материалом помещают вторую пара-платформу, после калибровки затем помещают на платформу ламинирования, ламинируют с помощью автоматического зажимного устройства на столике.
5 разматывающих роторов для подачи сепарационной пленки
6 Автоматический контроль натяжения для подачи сепарационной пленки
| Модель | Полуавтоматический штабелер TOB-S-DP-150 | |
| Подходящий размер батареи | Толщина H (мм) | 5-20 |
| Ширина Ш (мм) | 30-90 | |
| Длина L (мм) | 80-150 | |
| Длина вкладки (мм) | Меньше или равно 20 | |
| Ширина вкладки (мм) | Меньше или равно 20 | |
| Технологический параметр | Скорость укладки | 1.3-1.5 с/шт. |
| Точность регистрации | ±0.5 мм | |
| Количество укладки | Можно установить | |
| Процент прохождения | Больше или равно 98 % | |
| Власть | 4кВт | |
| Масса | 800 кг | |
| Размер(Д*Ш*В) | 1250мм*1150мм*1850мм | |
| Размер материала | Электрод |
Длина: 80-150 мм Ширина: 30-90 мм Толщина: 0.07-0.25 мм. |
| Вкладка |
Длина: Меньше или равна 20 мм. Ширина: 8-20 мм |
|
| Разделитель |
Длина: в рулоне Ширина: 90-150 мм Толщина: 0.02-0.04 мм. Внутренний диаметр: 76,2 мм Максимальный диаметр: 300 мм |
|
Дисплей продукта
Наша фабрика
Наш сертификат
Больше сертификатовПатентный сертификат
ИСО 9001
Сертификат CE
