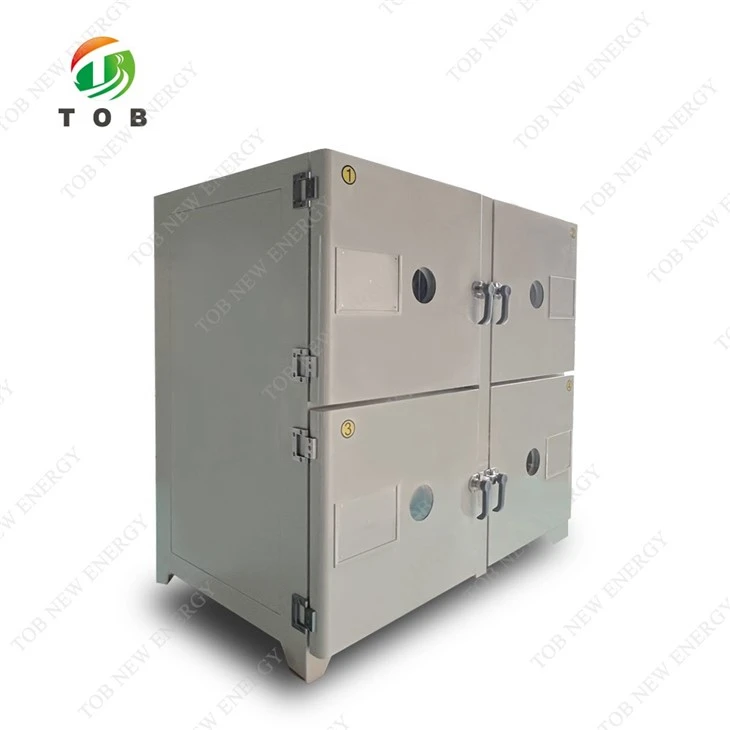

Четырехдверная вакуумная печь с электродными валками



Четырехдверная вакуумная печь для сушки рулонов аккумуляторных электродов







Принцип работы

Каждая машина может работать в непрерывном цикле; Основной процесс: откройте дверцу, поместите электрод или элементы в печь, а затем установите время нагрева, время вакуума, время азота. Система автоматически выполнит нагрев и регулярную смену воздуха по заданным временным параметрам, а также завершит процесс выпечки.



Вакуумная сушильная печьКонфигурация

1 Материал коробки: нержавеющая сталь, усиление для обработки квадратного материала.

2 Каркас: изготовлен из высококачественной холоднокатаной пластины толщиной 1,5 мм, 2,0 мм, состоит из двух слоев изоляции, хлопка для силиката алюминия, хлопка из алюминиевой фольги, звукоизоляционного хлопка трех видов многослойной продукции.

3. Система горячего воздуха: каждый слой состоит из вентилятора, нагревательной коробки, воздуховода, воздушной трубки и т. д., что позволяет обеспечить постоянство температуры.

4. Система управления: состоит из ПЛК, сенсорного экрана, датчика давления, высоковакуумного клапана, полупроводникового реле, регулятора температуры, группы электромагнитных клапанов и т. д.

5. Аппаратное обеспечение: включая дверь, заднюю крышку, вакуумную трубку и другие детали для штамповки.



Вакуумная сушильная печьфункции

1 Полностью закрытый нагревательный канал, дыхательный процесс нагрева, высокая эффективность и энергосбережение, высокая точность температуры.

2 Высоковакуумный пневматический заслоночный клапан, изолированный четырехкамерный раздельный контроль.

3 Все серии стандартно оснащены шестью высокоэффективными устройствами безопасности.

4 Стандарт всей серии с дверью из алюминиевого сплава, эластичной двойной стеклянной дверью, отличным сохранением тепла и взрывозащищенными характеристиками, тремя уровнями обнаружения давления, защитой от избыточного давления;

5. Вся серия стандартна с 7-дюймовым цветным большим экраном PLC, красивой атмосферой.

6 Режим загрузки материала: подвешивание в середине вкладыша ￠ 63 Подвесной вал, вес подвесного подшипника Менее или равен 200 кг.

7 Структура коробки: четыре двери с одной дверью (4 двери).

8. Структура изоляционного слоя: хлопок с изоляцией из алюмосиликата высокой плотности, двухслойная изоляция, внешняя температура менее 45 градусов (кроме стеклянной двери).

9 Режим обогрева: электрический контроль нагрева, циркуляция горячего воздуха объемного типа.

10 Структура нагрева: внешняя циркуляция воздуха типа O, выход воздуха с левой стороны, правая сторона всасывания воздуха, постоянство температуры.

11 сенсорный дисплей, автоматическое управление циклом, завершение последнего шага назад к вакуумному давлению; Цифровой дисплей безопасной температуры.

12 Оснащен многопозиционным устройством контроля температуры с защитой от перегрева, может эффективно предотвращать выход температуры из-под контроля и другие проблемы с контролем температуры, повышать точность защиты от перегрева. 13 Экран управления использует централизованное управление с сенсорным экраном, простоту в эксплуатации, надежный контроль. Программный контроллер использует управление ПЛК и работает стабильно и надежно.

14 Только четыре барабана управления духовкой, можно отдельно установить общее время выпечки, время цикла, время вакуума, время сушки, настройку параметров, можно нажать кнопку, чтобы автоматически войти в процесс выпечки, когда время достигнет автоматического отключения после времени выпечки, если температура превышает температуру, автоматически отправляется сигнал тревоги, загорается красный индикатор, автоматически прекращается нагрев и отображается информация о сигнале тревоги на экране дисплея.

15. При нормальной работе предупреждение о неисправности и причины неисправности могут быть описаны на экране, информация об оборудовании обратной связи в реальном времени.



Нет.	Предметы	Технический параметр
1	Принцип нагрева	Горячий воздухнаружная циркуляцияотопление
2	Источник питания	380В50Гц 12КВт
3	Воздушный источник	Сухой воздух {{0}}.1-0.2Mpa/вакуум-0.098- -0.1Mpa/сжатый воздух 0.4-0.5Mpa
4	Температура	КТ до 150 градусов
5	Степень вакуума	Пумпто－{{0}}. 1-－0,098 МПа, цифровой дисплей, 24 часа, поддержание давления Меньше или равно 95 %
6	Ошибка отображения	Установленное значение и табличное значение после стабилизации Меньше или равно ±0.1C
7	Теплоизоляционные свойства	Температура эктексина не превышает 45 градусов (кроме стеклянной двери)
8	Равномерность температуры	Каждая точка внутренней полости на расстоянии 50 мм от стены: менее или равна ± 3,5 градуса в вакууме, менее или равна ± 2,5 градуса при атмосферном давлении.
9	Строкатемпература	Меньше или равна 20C (температура соседнего слоя повышается в пределах 100 градусов, только на 20 градусов выше комнатной температуры)
10	Скорость ответа	Через 30 минут температура дисплея таблицы достигает заданного значения, внутренняя температура остается постоянной в течение 45-60 минут.
11	Позиции заполнения вакуума и азота, а также характеристики интерфейса	Расположение интерфейса находится на задней стороне устройства; Вакуумный интерфейс — DN20, а интерфейс сухого газа — интерфейс воздушной трубы диаметром 12 мм.
12	Размер внутренней камеры	Диаметр 600 мм×глубина 700 мм×4
13	Размеры	1900 В×2230 Ш×1250 Д мм



Условия места установки

1 Передняя часть печи должна находиться на расстоянии не менее 1500 мм от стены, а левая и правая задняя стороны не должны быть менее 500 мм. Заказчик должен предоставить независимый распределительный выключатель и нести ответственность за подключение внешнего питания оборудования.

2 Источник питания: 380 ± 38 В, 50 ± 1 Гц.

3 Вакуум:-0. 1 МПа, вакуумная трубка DN20.

4 Азот: давление 0. 1~0.2MPA, Газопровод азота ￠ 12 Воздушная трубка.

5 Сжатый воздух:0.4~0.6 МПа￠ 8 трубка

6 Потребление электроэнергии

7 Макс. Меньше или равна 12 кВт/ч.

8 Даже Меньше или равно 3,5 кВт/ч 7.5. Экологическая



Требования

1 Температура -5~35 градусов, влажность Меньше или равна 40 %.

2. Вокруг не должно быть легковоспламеняющихся или взрывоопасных газов, жидкостей или твердых тел.

3. Избегайте запекания в духовке легковоспламеняющихся продуктов, горючих газов и взрывоопасных материалов.
