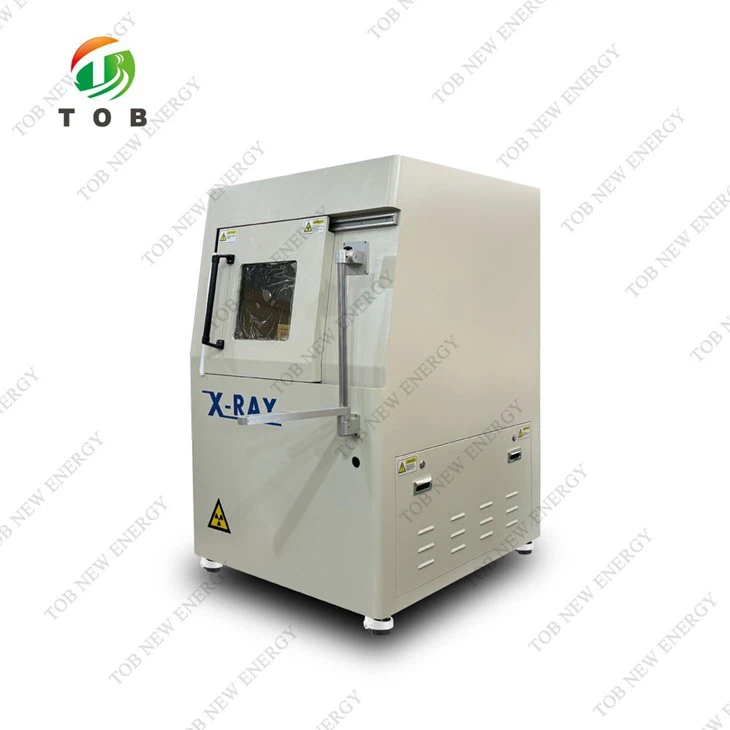

Рентгеновская система проверки

Модель: tob-x-ray -1
Система рентгеновского осмотра в производстве литий-ионных аккумуляторов-это устройства для неразрушающих тестирования, использующие технологию рентгеновской визуализации. Они предназначены для осмотра внутренних структурных дефектов (например, смещения электродов, пустоты припоя, изгиба вкладки) в режиме реального времени, обеспечивая безопасность и согласованность батареи. С высокой способностью проникновения и точностью микронного уровня эти системы широко интегрированы в автоматизированные производственные линии для цилиндрических, призматических и мешочка батарей.

Отправить запрос

Теперь говорите

Внедрение продукции

Рентгеновская система проверки

Спецификация

Рентгеновская инспекционная машина в производстве литий-ионных аккумуляторов-это устройства для неразрушающего тестирования, использующие технологию рентгеновской визуализации. Они предназначены для осмотра внутренних структурных дефектов (например, смещения электродов, пустоты припоя, изгиба вкладки) в режиме реального времени, обеспечивая безопасность и согласованность батареи. С высокой способностью проникновения и точностью микронного уровня эти системы широко интегрированы в автоматизированные производственные линии для цилиндрических, призматических и мешочка батарей.

Функции

· 130 кВ (<7 µm) closed X-Ray Generator

· HD -детектор плоской панели

· Платформа проверки плоской и 4 - Система движения оси

· Рентгеновские трубки и детектора. Автоматический подъем и нисходящий, с удобной системой позиционирования целевой точки

· Многофункциональная система обработки изображений DXI, программируемое обнаружение ЧПУ

Модель:Tob-x-ray -1

Элемент	Описание	Спецификации
Рентгеновская трубка	Максимум Напряжения, тип	130 кВ, закрыто
	Энергопотребление	40W
	Фокусный размер пятна	<7 μm
	Диапазон движения (вверх и вниз)	120 мм
	Системное увеличение	600X
Детектор	HD FPD Эффективная область	130*130 мм
	Размер пикселя	85μm
	Пиксельная матрица	1535*1536
	Диапазон движения (вверх и вниз)	280 мм
Системный компьютер	Операционная система	Промышленный ПК, процессор i7, Win 10
Системный компьютер	Монитор	22 "ЖК -дисплей
Программное обеспечение	Пользовательский интерфейс	Многофункциональная система обработки изображений DXI
Рабочая платформа	Максимум Зона погрузки	500 мм × 500 мм
	Максимум Зона проверки	420 мм × 360 мм
	Максимум Погрузочный вес	10 кг
	Управление движением	Джойстики, мышь и клавиатуры
Навигация	Камера	HD камера, лазерная точка
Ось	Манипулятор	4- Ось с x \/ y \/ z1 \/ z2
Оборудование	Источник питания	AC 11 0 ~ 220V (± 10%) 50 Гц, 3,0 кВт
	Следы \/ чистый вес	1080 (W) × 1180 (D) × 1730 (ч) мм, 1250 кг
	Упаковка \/ общий вес	Фанерный ящик, 146 (w) x128 (d) x196 (h) см, 1400 кг
Дополнительные аксессуары	1. Баркод сканер; 2. DimensionMeasurementGauge 3. Bad Marker, цена не включена эти предметы
Гарантия	Один год гарантии, бесплатная замена деталей из-за дефекта первоначального производителя, но ожидайте, что на искусственные убытки и мажор

Безопасность рентгеновских лучей: все рентгеновские машины соответствуют регулированию FDA-CDRH CFR 21 1020. 40 Подраздел J для рентгеновских систем шкафа. Стандарт FDA - CDRH для рентгеновских систем шкафа гласит, что излучение излучения не будет превышать. 5millirem a \/hr.2" от любой внешней поверхности. Наши машины (утечка<1μSv/h) are typically 5- 10 times less than the international standards.
