Полуавтоматическая намоточная машина с цилиндрическими ячейками



Полуавтоматическая намоточная машина с цилиндрическими ячейками

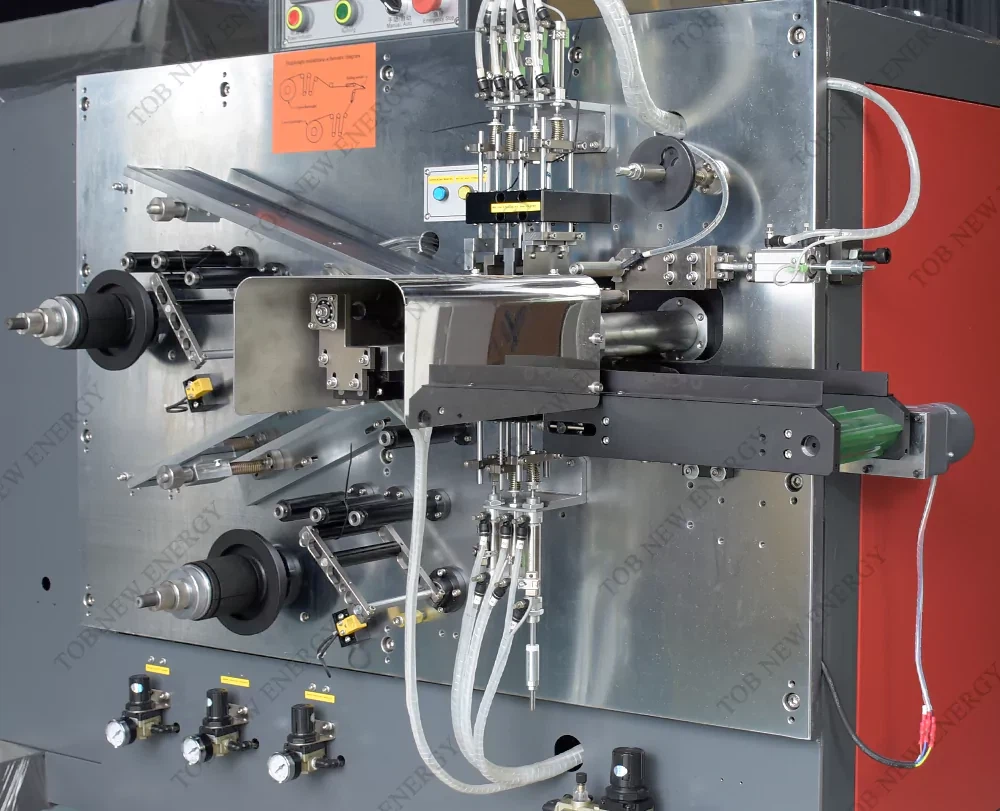

Машина для намотки аккумуляторов в основном используется для точной намотки цилиндрических элементов.

Рабочий процесс выглядит следующим образом: вручную направляйте катодный и анодный электроды в часть обмотки и разделяйте укладку с помощью сепаратора, и намотка будет выполняться в соответствии с требованиями процесса, автоматически прикрепляя заделочную ленту и ячейку. будет автоматически кормить.



Функции и особенности

1. Принять структуру иглы с одинарной иглой.

2. Ручной подводящий электрод, автоматическая намотка, автоматическая сменная игла, автоматическая лента для окончания ленты и автоматическая разгрузка;

3. Клейкая лента имеет горизонтальную пасту (лента перпендикулярна язычку), клей плоский, и положение клейкой ленты можно точно контролировать, не затягивая ячейку; клей стабилен и надежен;

4. скорость намотки иглы регулировалась;

5. Два рулона сепаратора активны для разматывания, технология управления нажимным переключателем натяжения может автоматически регулировать натяжение во время намотки.

6. Имеет пылесборник;

7. Конец внешнего пакета сепаратора.

8. Ячейка после намотки без повреждений, вытягивания сердечника и явления дислокации электрода;

9. Простота в эксплуатации, регулировке и замене;



Стандарт техники

Модель	ТОБ-SJR-18650 (21700)
Напряжение	АК220В, 1.5КВА, 50ХЗ
Сжатый воздух	0.4-0.6 МПа
Производительность	8ПК/мин
Масса	Около 500 кг
Размер	1450 мм * 1100 мм * 1150 мм (не включает длину электрода в вытянутом состоянии).
Спецификация иглы обмотки	Φ1,8 мм-Φ6 мм (с одним комплектом бесплатно, по индивидуальному заказу)
Применимый внешний диаметр ячейки	Φ15мм-Φ35мм
Мощность оборудования	5~10 шт/мин (в зависимости от длины/ширины электрода)
Точность намотки	когда электрод гарантированно соответствует следующим условиям: Ошибка ширины составляет менее ±0,2 мм; Ошибка изгиба «S» составляет менее ± 1 мм/500 мм; Погрешность формы башни сепаратора составляет менее ±0,2 мм;
Точность намотки может быть удовлетворена	Погрешность выравнивания сепаратора составляет менее ±0,5 мм; Погрешность выравнивания электрода составляет менее ±0,5 мм; Он может реализовать отрицательный электрод, обернутый катодным электродом, сепаратор, обернутый отрицательным электродом, и выравнивание секции готового продукта составляет ± 0, 5 мм.
Квалифицированная ставка	Больше или равно 98 процентам (исключая коэффициенты оборудования)
Гарантия	Ограниченная гарантия сроком на один год с пожизненной поддержкой



Характеристики материала (единица измерения: мм)

Материал	Длина	Ширина	Толщина	Внутренний диаметр	Наружный диаметр
Катодный электрод	150~1000	28-73	0.1-0.2
Анодный электрод	150~1000	28-73	0.1-0.2
Разделитель	Рулонный материал	30-75	0.012-0.045	76.2	250
Концевая лента	Рулонный материал	8-60	0.01-0.035	76.2	150
