Односторонний автоматический аппарат для точечной сварки TOB-960XZ — это высокоэффективная-система сборки аккумуляторных батарей, предназначенная для сварки цилиндрических элементов. Машина включает в себя автоматическую сварку, многоосное сервоприводное управление движением и вращающуюся сварочную головку, что обеспечивает точную и стабильную сварку никелевых вкладок в аккумуляторах различных конфигураций.

Эта система специально разработана для работы с полосами чистого никеля толщиной от 0,1 мм до 0,3 мм, обеспечивая высокое качество сварки и стабильные электрические характеристики. Благодаря программируемой системе управления и-возможностям высокоскоростной сварки машина подходит как для мелко-серийного производства, так и для крупномасштабного-производства аккумуляторных батарей.

Основные преимущества

Автоматическая сварочная система

● Машина работает по полностью автоматизированному сварочному процессу, что значительно повышает эффективность производства и снижает зависимость от оператора. Параметры сварки можно точно контролировать и сохранять для обеспечения повторяемости производства.

Конструкция вращающейся сварочной головки

● Встроенная поворотная сварочная головка поддерживает регулировку угла в пределах ±45 градусов, что обеспечивает гибкую позицию сварки для сложных конструкций аккумуляторных блоков и улучшает доступность в многорядных конфигурациях.

Возможность сварки чистого никеля (0,1–0,3 мм)

Система, оптимизированная для производства аккумуляторов, поддерживает:
● Прямая сварка полос из чистого никеля толщиной 0,1–0,2 мм.
● Никелированная полоса толщиной 0,21–0,3 мм (необходимы прорези или выступы)
● Сварка медно-никелевых сплавов со структурированной прорезью.
● Это обеспечивает совместимость с широким спектром конструкций аккумуляторных блоков.

Технические характеристики

Список основных компонентов

Сценарии применения

Оборудование подходит для сварки цилиндрических литиевых батарей, в том числе:

● Аккумуляторы для электроинструментов.
● Аккумуляторы для электросамокатов-.
● Системы хранения энергии.
● Модули аккумуляторов электромобилей.
● Балансировка аккумуляторов для скутеров.

Совместимость с несколькими форматами цилиндрических ячеек: 14500/18500/18650/18730/21700/26650/32700.

Сварочная система и функции управления

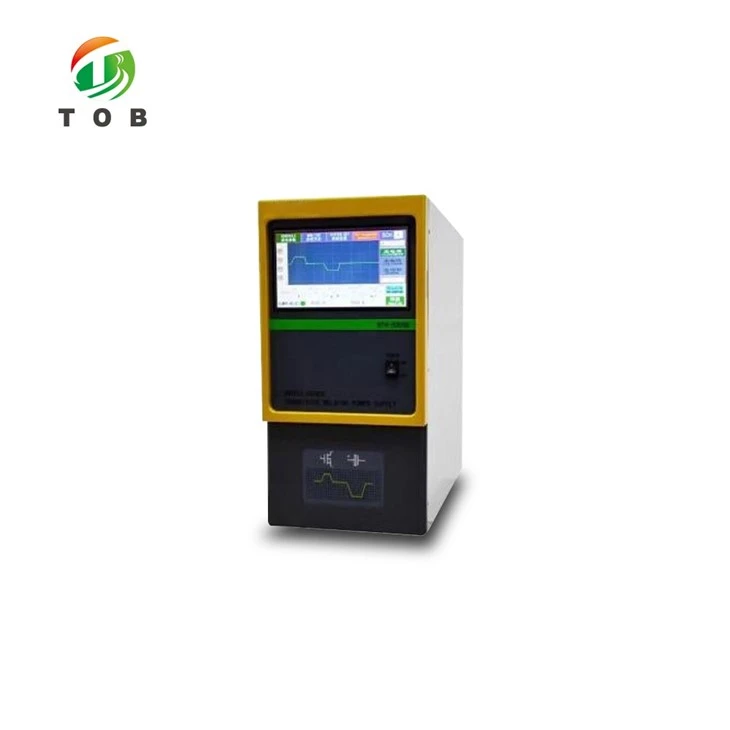

● Высокоскоростной-транзисторный сварочный источник питания (время сварки 2–10 мс).
● Низкое тепловложение для предотвращения повреждения аккумулятора.
● Мониторинг сварки-в режиме реального времени (дефицит тока или обнаружение искры).
● Автоматическая сигнализация и остановка машины в случае аномальной сварки.
● Независимая настройка тока для положительных и отрицательных клемм.
● Сигнал завершения сварки для оптимизации времени цикла.
● Гибкие методы программирования.
● Метод матричного ввода.
● Метод ввода массива.
● Импорт данных через USB (импорт/экспорт сварочных траекторий на основе CAD- между машинами).

Человеко--машинный интерфейс

Система оснащена 7-дюймовым цветным сенсорным экраном, поддерживающим как китайский, так и английский интерфейсы. Это позволяет:

● Настройка параметров сварки.
● Сохранение программ (0–199 групп)
● Быстрое переключение модели.
● Диагностика неисправностей и отображение сигналов тревоги.
