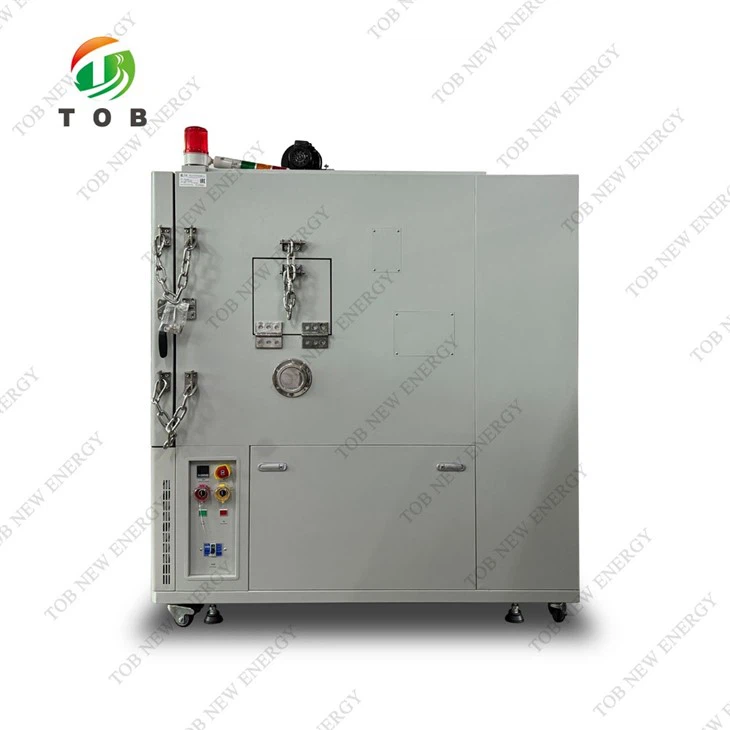

Чередующаяся тестовая камера с высокой температурой

Модель: tob-btt -408 a
Это TOB-BTT -408 Литий-ионная аккумуляторная батарея чередующаяся тестовая камера, в основном используемая для ячейки, электрических и электронных продуктов, компонентов и других материалов высокой низкой температуры, изменение температуры, влажное тепло и т. Д.

Отправить запрос

Теперь говорите

Внедрение продукции

Аккумуляторная температура с высокой температурой чередующейся тестовой камеры

Спецификация

1. Название продукта
1.1 Имя	Аккумуляторная температура с высокой температурой чередующейся тестовой камеры
1.2 Модель	Tob-btt -408 a
2. Применение и ограничение
2.1 Приложение	Это TOB-BTT -408 Литий-ионная аккумуляторная батарея чередующаяся тестовая камера, в основном используемая для ячейки, электрических и электронных продуктов, компонентов и других материалов высокой низкой температуры, изменение температуры, влажное тепло и т. Д.
3. Облом и измерение
3.1 Эффективный объем	408L
3.2 Внутреннее измерение	W600 ммH850 ммD800 мм
3.3 Общее измерение	W800 ммH1800 ммD1620 мм
3.3 Общее измерение	Пожалуйста, замечание: точное общее измерение, пожалуйста, обратитесь к финальному рисунку дизайна!
4. Производительность
4.1 Условие	Среда Среда ТЕМП.
4.2 температура. Диапазон	20 градусов ~ +100 степень
4.3 температура. Колебания	Меньше или равна ± 0. 5 градусов
4.4 Temp. Отклонение	Меньше или равна ± 2. 0 степень
4,5 температура. Единообразие	Меньше или равна ± 2. 0 степень
4.6 температура. Время отопления	Около 1 градуса ~ 3 градуса \/мин, средний нелинейный, без нагрузки
4.7 темп. Время охлаждения	О 0. 75 ~ 1 градуса \/минуты, средний нелинейный, без нагрузки
4,8 температура. Заново	Меньше или равен ± 2 градуса
4.9 макс. Загрузка	Нет
4.10 Постоянная макс. Загрязнение нагрузки	Нет
4.11 Шум	Меньше или равен 70 дБ (уровень)
4.12 Сила	38 0 V, 50 Гц, три фазы, 5,0 кВт
4.13 Стандартное соответствие	Стандартное соответствие:
	GB\/T2423. 1-2008 (IEC 60068-2-1: 2007) Экологическое тестирование - Часть 2: Методы испытаний - тесты A: холод
	GB\/T2423. 2-2008 (IEC 60068-2-2: 2007) Экологические тестирование для электрических и электронных продуктов Методы испытаний - тесты B: сухое тепло
4.14 Вес	540 кг
5. Структура и материал
5.1 Внешняя камера	Принять холодную рулон сталь с живописью.
5.2 Внутренняя камера	SUS304# Высокая и низкая температурная устойчивость нержавеющая сталь,
5.3 Изоляционный материал	Принять огнеупочелю высокой прочности ПУ полиуретановой пенопластовой изоляции с толщиной 1 0 0 мм, коэффициент сохранения тепла менее 0,0212 ккал\/мхр.
5.4 Дверь камеры	Единственная открытая дверь
5.5 Окно наблюдения	С вакуумным стеклом окном наблюдения на двери и дверной рамой с электрическим теплостойким, антифростизирующим, антиконденсирующими устройствами обеспечивает четкое наблюдение за образцом при тестировании.
5.6 Тестирование отверстия	Всего 2 штук ￠ 100 -миллиметровое отверстие для испытаний на стороне камеры, с кремниевым уплотнением и крышкой из нержавеющей стали.
5.7 Запечатывание	Примите оригинальную импортированную кремниевую резиновую полосу с высокой производительностью герметизации.
5.8 Держатель образца	Держатель образца с изоляционным материалом, 2 слоя, емкость 30 кг\/слой.
5.9 Порт баланса давления	Установленное устройство механического давления закрыто тип. тест.
5.10 освещение внутри камеры	С одним энергией, спасающим свет внутри окна наблюдения.
5.11 Колеса	Нижняя часть коробки оснащена 4 наборами универсальных колес. На передних двух кастерах существует функция самозаполнения, что облегчает движение и фиксацию оборудования.
5.12 Панель управления	Контроллер сенсорного экрана, переключатель питания, освещение, защитник с чрезмерным темпом,
5.12 Панель управления	LAN POR или RS -485 порт
5.13 Огнетушитель	1 комплект огнетушителя CO2 (встроенный или место за пределами камеры должен быть подтвержден
	С клиентом)
	Примечания: Из -за политики транспортировки место CO2 за пределами мы предоставили интерфейс
	Или пустая бутылка CO2.
5.14 Замечание	1 кусок дымового вентиляционного отверстия.
	2 части взрыва, доказательства, на стороне камеры.
	1 набор дверей для снятия давления, защищенной от взрыва.
	1 набор трехцветной легкой тревоги.
6. Система подачи воздуха
6.1 Особенность подачи воздуха	Вентилятор с регулируемым двигателем скорости с переменной частотой, автоматической регулировкой скорости воздуха при постоянной температуре и влажности, достигайте наилучшей постоянной эффективности.
6.1 Особенность подачи воздуха	От верхнего до нижнего воздушного потока.
6.2 Циклический мотор	Асинхронный мотор с низким давлением в тайвань
6.3 ВЗПАСКИЙ	Multi-Blades Centrifugal Circulation Belower, высокая низкая температура. Устойчивые алюминиевые лопасти
6.4sensor	1.pt100 Датчик температуры
7. Охлаждающая система
7.1 Метод воздушного охлаждения	Компрессор типа воздушного охлаждения
7.2 Компрессор	Германия Gea Boke или Come Aligo Compressor
7.3 хладагент	Экологичный хладагент R448A
7.4 Конденсатор	Воздушное охлаждение высокая эффективность
7.5 испаритель	Высокоэффективный мультисегенный плавник испаритель
7.6 масляный сепаратор	Эмерсон
7.7. Удаляющий клапан регулирует давление	Danfoss испаряет клапан регулирования давления (не обеспечивает конденсацию при длительной низкой температуре высокой влажности.
7.8 Электрический расширительный клапан	Danfoss Electric Expansion Calve. Поток хладагента с контролем сервоприводов
7.9 соленоидный клапан	Япония Saginomiya & Danfoss
7.10 Жидкое зеркало	Данфосс
7.11 Другие аксессуары	Все с известными брендами (правильная картина: сухой фильтр)
8. Система отопления
8.1 Нагревательная трубка	Голый проволочный тип никелевого хрома сплава Электрическая нагревательная трубка
8.2 Метод управления	Выходной сигнал контроллера через реле твердотельного состояния SSR реализует высокий точный контроль без контакта
9. Контроллер контроллера и контроля управления
9.1 Метод управления	контроллер.
	Подробности См. Руководство пользователя.
	Rs -485, порт локальной сети может выбрать только 1 из них
9.2 Основные компоненты для контрольной части	Схема управления с известными продуктами бренда (правая картинка - электромагнитный переключатель)
9.3 таймер	(0 ~ 99999) не снято Тайвань Окдеп-Л.С.3,3м
10. Функция защиты
1. С образцом антиконденсирования, чрезмерной защиты (также с независимым регулируемым защитником температуры)
2. 2. Нет переключателя защиты предохранителей
3. Обогреватель переоборудован. Защитный переключатель
4. Компрессор перегружен, над нагревом
5. компрессор высокий низкий давление защиты от низкого давления
6. Система над текущим устройством защиты
11. Другие аксессуары
11.1 Стандартная конфигурация	1,2 Слои изоляционной полки.
	2. 2 Черные для диаметра 100 мм отверстия для испытаний.
	3 .. Руководство по производству и техническому обслуживанию и программное обеспечение для мониторинга.
12. Операционное условие
1. Среда температура. : 5 градусов -35 степень
2. Относительная влажность: меньше или равна 85%RH
3. Атмосферное давление: 80 кПа ~ 106 кПа
4. Вдали от сильного источника вибрации
5. Источник питания:
5. 1 380 V AC, 5 0 Hz Три фазы, сопротивление заземления меньше или равное 4 Ом; мощность: 7,0 кВт
5.2 Разъем управления мощностью образца. Принять метод управления контактом ретрансляции (контакт закрытия, когда машина работает нормально, когда машина под остановкой или неисправностью, контактный переключатель отключите питание, забегайте в состояние защиты)
6. Частота: 50 Гц
7. По требование качества воздуха среды: без порошка высокой плотности, легкого стрельбы, легкого взрывного воздуха или порошка, вдали от сильного электромагнитного источника
8. Избегайте тестирования или хранения легкого стрельбы, легкого взрыва, улетучивания и коррозионных образцов.
9. Стандартное образец. Требование:
9.1 Вес образца менее 80 кг\/м³
9.2 ВСЕГО Образец без размеров, чем 2\/5 внутреннего объема камеры, каждый слой меньше площади 2\/5. В противном случае серьезно повлияет на производительность камеры или нормальную работу.
13. Метод производства и проверки оборудования
1. Производство стандартного соответствия: gb\/t 10586-2006 & gb\/t 10592-1989. Любезно замечание: в GB\/T5170. 5-1996. Влажность температуры относится к условиям, не связанным с нагрузкой.
2. Стандартное соответствие проверки: GB\/T5170. 2-1996, GB\/T5170. 5-1996.
