Машина для укладки электродов



Машина для штабелирования аккумуляторовОборудование для твердотельных батарей

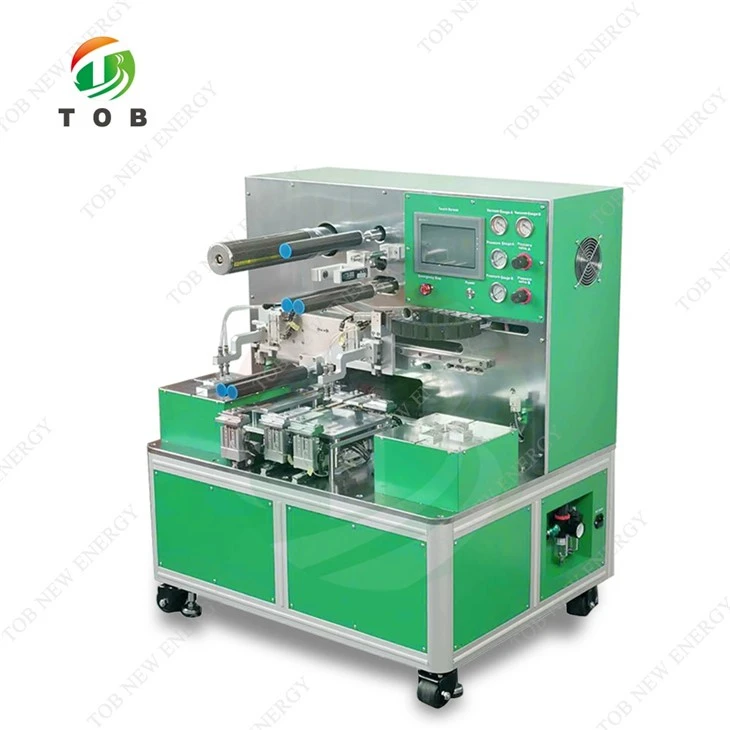

TOB-BDP200-С штабелирующая машина подходит для процесса штабелирования катода/анода литиевой батареи и сепаратора Z-типа.

Данное оборудование осуществляет ручную загрузку, последующую коррекцию положения электродов и процесс укладки полностью автоматический. Он обладает характеристиками высокой эффективности штабелирования и высокой точности штабелирования. Конструкция устройства позволяет складывать максимум 150*150 мм ячеек, а различные размеры могут быть достигнуты путем регулировки приспособления, что очень подходит для разработки и производства образцов штабелируемых литий-ионных батарей. Оборудование имеет единую консольную конструкцию, автоматический контроль постоянного натяжения материалов рулонного сепаратора и автоматический контроль коррекции.



Главная особенность:

1. Автоматический сервопривод постоянного натяжения роликового сепаратора.

2. Управление автоматической фотоэлектрической коррекцией сепаратора.

3. Количество слоев укладки можно контролировать автоматически в соответствии с предустановленными настройками;

4. Совместимая конструкция, изменение размера батареи может быть достигнуто путем регулировки приспособления для позиционирования, большого диапазона регулировки.

5. Управление ПЛК, управление через ЧМИ, простота в использовании и обслуживании;

6. Ручная загрузка электрода, автоматическое позиционирование, роботизированное ручное автоматическое всасывание, автоматическая укладка.

7. Движение влево и вправо контролируется импульсным двигателем, который является точным и удобным для точной регулировки.



Модель	Полуавтомат-штабелер TOB-BDP200-C
Тип штабелирования	Z-тип
Метод работы	Ручная подача, роботизированная ручная укладка материала, автоматический полный сепаратор, автоматическая коррекция отклонений и постоянный контроль натяжения.
Точность штабелирования	Однородность Меньше или равна ±0,3 мм.
Диапазон штабелирования	Батарея Мин. Д40мм *Ш40мм,Макс. Д150мм*Ш150мм (не включать вкладку)
Толщина укладки	Макс 30 мм
Слой укладки	Макс. 500, можно установить
Диаметр ролика сепаратора	Макс.диаметр 250 мм
Диаметр сердечника сепаратора	3-дюймовый сердечник рулона с зажимом воздушного вала
Источник питания	Однофазный переменный ток 220 В ± 10% (110 В переменного тока по индивидуальному заказу), 50 Гц/60 Гц
Власть	0.6кВт
Источник сжатого воздуха	0.5-0.8МПа
Размер оборудования	Д1000 * Ш780 * В1050мм
Размер упаковки	Д1200 * Ш1180 * В1300мм
Вес оборудования	285 кг
Вес брутто	356 кг
Примечание	1. Рекомендуем использовать температуру 25±3 градуса, влажность 30-90 относительной влажности, отсутствие вибрации и электромагнитных помех. 2. Автоматический сервопривод постоянного натяжения роликового сепаратора. 3. Управление автоматической фотоэлектрической коррекцией сепаратора.



Процесс штабелирования батарей — это метод производства батарей, при котором положительные и отрицательные электроды и сепаратор укладываются в определенном порядке, образуя небольшие элементы, а затем маленькие элементы складываются и соединяются параллельно, образуя большой элемент.

Этот процесс имеет следующие преимущества:

Высокая плотность энергии: процесс штабелирования позволяет эффективно использовать пространство, увеличить емкость аккумулятора и плотность энергии за счет штабелирования небольших элементов.

Хорошая безопасность: наличие сепараторов позволяет избежать коротких замыканий между положительным и отрицательным электродами, снижая риск короткого замыкания батареи.

Длительный срок службы: малые элементы, полученные в процессе штабелирования, имеют длительный срок службы, обеспечивая более стабильную работу батареи.

Этапы процесса укладки включают в себя:



Подготовьте положительные и отрицательные электроды и сепараторы.

Сложите положительные и отрицательные электроды и сепараторы в определенном порядке, чтобы сформировать небольшие ячейки.

Сложите и соедините маленькие ячейки параллельно, чтобы сформировать большую ячейку.

Выполните такие процессы, как сварка выступов и упаковка большого элемента, чтобы завершить батарею.
