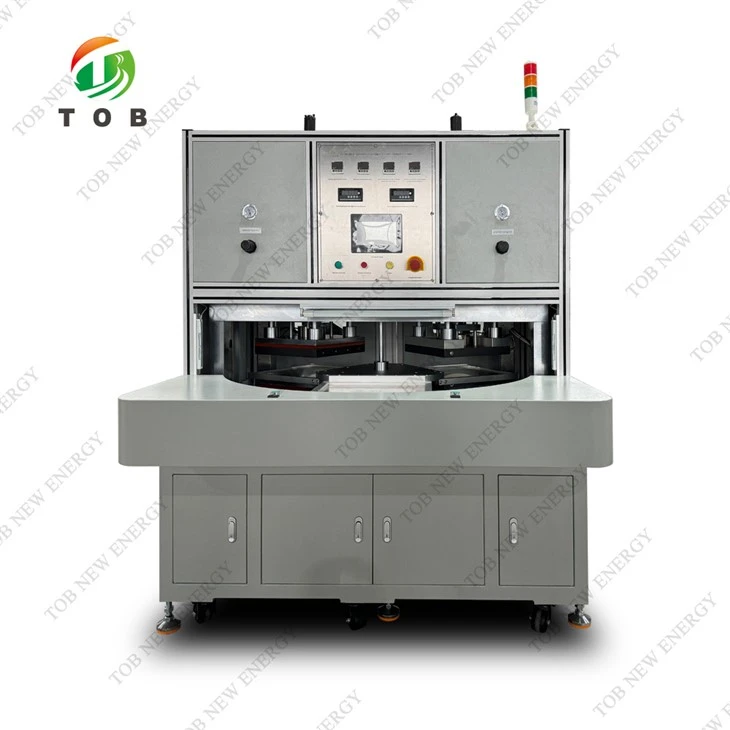

Мешочковая машина горячая и холодная машина

Обзор оборудования

Эта машина Tob-HCP -350 Горячая и холодная ячейка для пресса подходит для производственного процесса горячего прессования и холодного прижимания литий-ионных мешочков. Производство и обработка высококачественных продуктов для удовлетворения высоких требований к точности для плоскостности и параллелизма двух плоскостей в направлении толщины батареи. Эффективность производства оборудования высока, операция проста и удобна, и она безопасна и надежна.

Технологический процесс:

Включите мощность, включен индикатор питания, установите давление и температуру литья, и шаблон быстро нагревается до заданной температуры; Вручную поместите батареи, нажмите кнопку «Пуск обеими руками», и проигрыватель автоматически поднимается. Двигатель разветвителя кулачка будет привлекать поворотный стол, чтобы повернуть на 120 градусов, чтобы быстро отправить батареи в положение рабочей формирования горячего пресса, а поворотный стол автоматически спускается; Механизм горячих прессов автоматически нажимает, и когда давление достигает значения давления, запускается таймер горячего пресса. Когда установлено время, процесс горячей прессы завершен. В то же время аккумуляторные ячейки отправляются на станцию ​​холодного прессования и формирования для обработки; После завершения батареи отправляются на станцию ​​хранения и удаляются вручную; Заполнили полный цикл действий горячей прессования и холодной формы прижимания одной батарейной ячейки. При производстве и обработке нескольких батарейных ячеек вынимают прессованные ячейки, а затем помещают другую ячейку. Таким образом, станции холодной и горячей прессы работают одновременно, значительно повышая эффективность производства и снижая затраты на производство.

Конфигурация мощности и параметры установки

1. Настройте источник питания: 220 В\/50 Гц; Сила: 7,5 кВт

2. Сжатый воздух: больше или равен 0. 8mpa, 15l\/min

3. Вес оборудования: около 1. 0 T. Требование по установке оборудования.

4. Размер оборудования: l x w x h ≈ 1500x1400x1600 мм

5. Прозрачный материал PP: предоставлен клиентом

Технические параметры производительности

1. Применимые спецификации продукта: L × W × H: (10-350) × (5-250) × in (2-15)

2. Производственная мощность: 300-600 EA (в зависимости от размера продукта)

3. Точность сплиттера: ± 0. 05-0. 1 мм

4. Применимая толщина ячейки: 0-15 мм

5. Двойное силовое давление цилиндра: максимальный выход составляет около 5t (Sentuo Double Force Cylinder std -160-80-1-3-30)

6. Давление шаблона: давление верхнего шаблона может быть отрегулировано 5T

7. Время удержания: 0-999 секунды регулируемые

8. Горячая температура нажатия: комнатная температура -260 Степень регулируется, с регулируемой компенсацией и точностью контроля ± 3 градуса

9. Температура холодной прессы: 5-20 степень (эта машина не включает в себя чиллер; ее можно приобрести отдельно, если это необходимо, пользователь)

1 0. Параллелизм верхних и нижних шаблонов: ± 0,025 мм. Тройная бумага для копирования с тройной безнадежкой может быть использована. Впечатление должно быть даже под давлением настройки 1T и температурой использования.

11. Спецификации верхнего и нижнего шаблона: 350x350mm

Характеристики оборудования Описание

1. Три образования станции: кормление → горячее прессование → Холодное прессование → Материал

2. Автоматическая конструкция регулировки горячей нажатия с регулируемым давлением.

3. Холодное прессование автоматического схемы регулировки плоского давления с регулируемым давлением.

4. Оборудование принимает высокопроизводимые цилиндры с двойной силой из Тайваня, а давление верхнего шаблона может быть отрегулировано в пределах 5000 кг, что обеспечивает стабильную выпуск давления.

5. Площадь, используемая для каждой рабочей станции оборудования, составляет 350 мм*350 мм.

6. Шаблоны холодной и горячей прессы изготовлены из обычной углеродистой стали, а поверхность обрабатывается твердым хромами.

7. Устройство принимает оборотный стол для перемещения вверх и вниз, и программируемый контроллер PLC реализует автоматический управление. На сенсорном экране есть диалог человека, что делает работу и настройку удобной. Для его использования необходим только один человек.

8. Нагревательная трубка принимает 300 Вт; Горячая насущная рабочая температурная диапазон максимум 250 градусов ± 3 градусы; Длина: 310 мм

9. Все механические детали и аксессуары обработаны поверхностью.

10. оснащен люминесцентными лампами для удобного контроля качества продукции и очистки и обслуживания шаблонов во время эксплуатации.

11. Двойная кнопка старт используется для защиты личной безопасности.

Механическая часть:

1. Структура платформы стойки: опорная плита и крышка, армированная версия, выпечка краски, квадратная краска для выпечки основной рамы.

2. Горячий механизм прессования: с четырьмя направляющими столбцами шаблон направляющего столбца температура верхних и нижних шаблонов нагрева контролируется независимо, а газо-жидкий цилиндр приводит верхний шаблон, чтобы приложить давление с визуальным дисплеем на манометре.

3. Холодный механизм нажатия: оснащен четырьмя направляющими шаблонами столбцов, шаблонами верхнего и нижнего охлаждения воды и газо-жидким цилиндром для управления верхним шаблоном, чтобы приложить давление, с фактическим маномером, отображаемым визуально.

4. Механизм роторного таблица: разветвитель кулачка управляет роторным таблицей трех станции для передачи и работы, с фотоэлектрическим индукционным позиционированием.

Электрические и стандартные компоненты:

1. Программируемый контроллер PLC: Panasonic

2. Интерфейс человеческой машины: weinview

3. Электрические устройства управления: omron\/apt\/chint

4. Контроллер температуры: Omron

5. Реле твердотельного состояния: Omron\/Yangming 25a * 4

6. Thermocouple: 8- Core Teflon Teflon провода

7. Цилиндр: Airtac

8. Силовой цилиндр: Тайвань Сентуо

9. Сплиттер: Китай

10. Датчик давления: Zhongnuo

11. Занавес света безопасности: Panasonic

Замечание:

Если вышеупомянутые компоненты бренда в наличии, мы изменимся с теми же классом, а не информация, поэтому не влияет на время доставки. Надеюсь на понимание!

Конфигурация общего оборудования и стандарты

1. Внешний вид оборудования. Цвет: клиент обеспечивает цветовую палитру.

2. Шум оборудования меньше или равен 60 дБ

3. Оборудование соответствует национальным стандартам безопасности для механического и электрического оборудования, и нет очевидных или потенциальных угроз безопасности проектирования.

4. Прикреплены китайские руководства по эксплуатации и руководства по техническому обслуживанию оборудования

5. Случайно доставить диаграмму электрического управления, пневматическую диаграмму управления и приобретенное руководство по компоненту машины.

6. Предоставьте список и чертежи каждого компонента для замены.

7. Предоставьте список уязвимых частей, включая имя, количество отдельных единиц, спецификации или рисунков, бренд, срок службы обслуживания и другую информацию.
