Испытательная камера с постоянной температурой

2. Применение продукта

Новая энергетическая мягкая полимерная батарея и батарея-таблетка, испытание на постоянную температуру

3, предел выборки

Данное испытательное оборудование запрещено использовать:

Испытание или хранение образцов легковоспламеняющихся, взрывоопасных и летучих материалов.

Испытание или хранение коррозионно-активных образцов

Испытание или хранение образцов источников сильного электромагнитного излучения

Испытание или хранение проб радиоактивных веществ

Испытание или хранение образцов высокотоксичных веществ

Тестирование или хранение образцов, которые могут выделять вышеуказанные вещества или предметы во время тестирования или хранения.

4,объем, размер и вес

4.1 Внутренний объем

25L

4.2 Размер внутренней коробки

Ш280 мм×Г250 мм×В360 мм

4.3 Внешний вид Размер

Ш360 мм×Г450 мм×В470 мм

4.4 Вес нетто оборудования

Около 40 кг

5, производительность

5.1 Условия окружающей среды испытаний

Температура окружающей среды +25 градусов, Относительная влажность Не более 85 %, В испытательной камере нет образца (без нагрузки)

5.2 Диапазон температур

15-60 градус

5.3 Колебания температуры

Меньше или равно 1 градусу (без нагрузки, стабильная температура)

5.4 Отклонение температуры

±2,0 градуса (без нагрузки, стабильная температура)

5.5 Время нагрева

25 градусов → 60 градусов Меньше или равно 30 минутам

5.6 Время охлаждения

25 градусов → 15 градусов Меньше или равно 60 мин.

6, структура

6.1 Структура изоляции

Материал наружной стены: высококачественная холоднокатаная стальная пластина, поверхность напылена и окрашена.

Материал внутренней стенки: пластина из нержавеющей стали SUS304.

Материал изоляции шкафа: пенополиуретан (толщина изоляции 50 мм).

6.2 Канал кондиционирования воздуха

Осевой вентилятор, полупроводниковый модуль охлаждения (нагрева)

6.3 Стандартная конфигурация испытательного бокса

Дверь коробки: полое закаленное стекло с защитой от запотевания + рама из нержавеющей стали.

Отверстие для вывода (с заглушкой из мягкой резины): φ50 мм, 1 шт. (расположено на левой стороне шкафа)

Держатель образца: 4 слоя электроизолирующего держателя образца, несущий (равномерно распределенный): 2 кг/слой

Освещение: светодиодные фонари

6.4 панель управления

Сенсорные кнопки управления

6.5 Кондиционер

Полупроводниковый модуль охлаждения (нагрева)

7, система электрического управления

7.1 Контроллер

Светодиодный цифровой дисплей + сенсорный контроллер

7.2 Метод настройки

Сенсорная клавиша

7.3 Способ управления

Принудительная циркуляционная вентиляция. Система управления контролирует выходную мощность полупроводникового модуля охлаждения (нагрева) в соответствии с заданным значением температуры и автоматически рассчитывает выходной результат через ПИД-регулятор для достижения динамического баланса.

7.4 Способ связи

Стандартный интерфейс Ethernet

8. Соединение с оборудованием для тестирования аккумуляторов.

8.1 Аппаратное подключение устройства

Хост-компьютер BTS, оборудование для тестирования аккумуляторов и испытательный блок аппаратно соединены между собой через канальные линии и линии передачи данных.

8.2 Схема сети

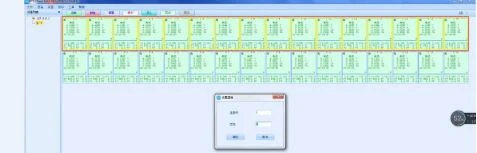

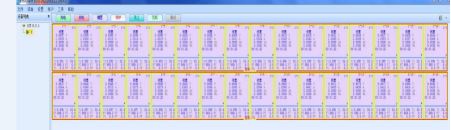

8.3 Интерфейс управления программным обеспечением главного компьютера (подробности см. в данных с оборудованием)

Шаг 1. Откройте интерфейс программного обеспечения.

Шаг 2. Выберите настройку испытательной камеры.

Шаг 3: Найдите тестовую коробку, которую необходимо установить.

Шаг 4. Установите контрольную температуру испытательного бокса.

Шаг 5: Установите условия управления рабочим шагом.

9. Шнур питания

9.1 Подключите провод

Кабель с тремя отверстиями, 1,5 м, 10 А (с защитой от утечки)

10, транспортировка. Испытательная коробка является неотъемлемой частью, и вся транспортировка

Размер

Максимальный транспортный размер (без упаковки): «См. 4.3 Размеры».

11. Условия использования. Пользователь гарантирует соблюдение следующих условий (пользователь несет ответственность за установку линий электропитания оборудования).

11.1 Место установки

хорошая вентиляция

Отсутствие сильной вибрации вокруг устройства.

Отсутствие сильного электромагнитного поля вокруг оборудования.

Отсутствие легковоспламеняющихся, взрывоопасных, коррозионно-активных веществ и пыли вокруг оборудования.

11.2 Условия окружающей среды

Температура: 5 градусов -35 градусов; Относительная влажность: меньше или равна 85 %; Давление воздуха: 86 кПа-106 кПа.

11.3 Состояние электропитания

Напряжение переменного тока(220±22)В (50±0,5)Гц

Питание Однофазный + провод защитного заземления 0,2 кВт

Максимальный ток 1А

11.4 Другое

Открытие дверцы испытательного бокса во время испытания приведет к колебаниям температуры в боксе.

12. Характеристики и размещение аккумулятора.

12.1 технические характеристики

Ячейка для монет или карманная ячейка

12.2 Размещение

Четырехслойное размещение (каждый слой может содержать до 8 монетных ячеек)

12.3 Форма стойки для образцов и способ крепления батареи (стойка для образцов может быть настроена в соответствии с потребностями)

Держатель образца изготовлен из электроизолированного бакелита.

Монетная ячейка
