Сравнительный анализ процессов штабелирования и обмотки в производстве литиевых аккумуляторов: технические преимущества и компромиссы производительности
1. Принципы процесса

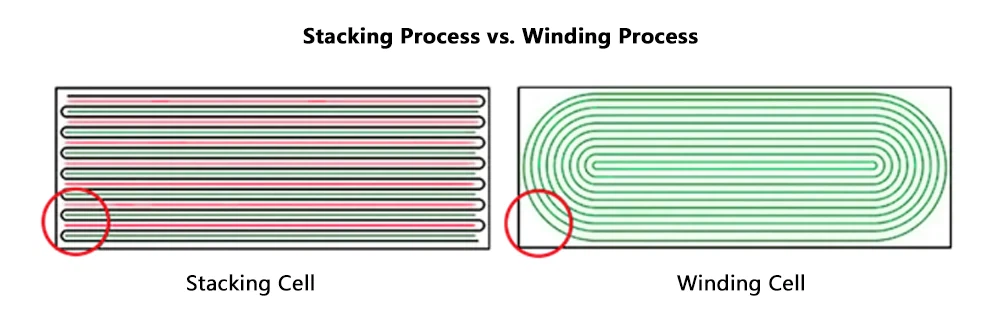

Процесс укладки:
Анодные и катодные листы разрезаются до указанных размеров, а затем ламинируют сепараторами для формирования единичных ячеек. Эти единичные ячейки укладываются параллельно для создания батарейных модулей.
Процесс обмотки:
Предварительно вырезанные анодные листы, сепараторы и катодные листы намотаны в определенной последовательности вокруг фиксированной оправки, сжатой в цилиндрические, эллиптические или призматические формы. Затем намотчивые электроды размещаются в цилиндрических или призматических металлических оболочках. Размеры электродов и повороты обмотки определяются с помощью проектной емкости батареи.
2. Сравнение электрохимических характеристик
Внутреннее сопротивление:
Укладывающие ячейки демонстрируют более низкую внутреннюю сопротивление из-за параллельной сварки множественных вкладок, укорачивая пути миграции литий-ионных. Это уменьшает тепло генерирования во время работы и замедляет начальную деградацию плотности энергии. Напротив, намотчивые ячейки полагаются на выходной выход тока, что приводит к повышению внутреннего сопротивления.
Цикл жизни:
Укладывающие ячейки демонстрируют превосходное тепловое управление, обеспечивая равномерное распределение тепла. Омороты демонстрируют градиентные структурные и механические свойства, что приводит к неравномерному рассеянию тепла и локализованным температурным градиентам. Это ускоряет способность исчезать и снижает срок службы цикла в раневых клетках.
Электрод Механическое напряжение:
Укладывание электродов испытывает равномерное механическое напряжение без локализованной концентрации, минимизируя повреждение слоя материала во время циклов заряда/разряда. Оморочные клетки развивают концентрации стресса в точках изгиба, увеличивая риск структурной недостаточности, коротких замыканий и литиевого покрытия при электрической нагрузке.
Оценка возможностей:
Укладывающие ячейки достигают повышенной характеристики скорости из-за параллелизированных путей тока из множества слоев электрода, что обеспечивает более быстрый высокий ток. Омороты сталкиваются с ограничениями из архитектуры с одной таб-архитектурой.
Дизайн плотности энергии:
Укладка оптимизирует использование пространства упаковки, максимизируя активную нагрузку материала для более высокой плотности энергии. Омороты страдают от неэффективности пространства из-за изогнутой геометрии электрода и двухслойных конфигураций сепаратора.
3. Процесс Преимущества
Процесс укладки:
Высокая объемная емкость: превосходное использование пространства позволяет более высокой емкости в рамках эквивалентных объемов.
Повышенная плотность энергии: плато с высоким уровнем напряжения и объемная способность.
Гибкость проектирования: настраиваемые размеры электродов поддерживают нестандартные геометрии ячейки.
Процесс обмотки:
Упрощенная точечная сварка: требуется только две точки сварки на камеру.
Масштабируемость производства: упрощенная двухэлектродная конфигурация, оптимизируя управление процессом.
Эффективное разреза: Одиночный анод/катодная операция снижает скорости дефектов.
4. Ограничения процесса
Процесс укладки:
Риски холодной сварки: многостороннее ламинирование увеличивает восприимчивость к неполным сварным швам.
Низкая эффективность оборудования: домашние штабелирующие машины работают по адресу {{0}}. 8 сек/слой против 0,17 с/слой для импортированных аналогов.
Процесс обмотки:
Высокие поляризационные потери: конструкция с одной табкой усугубляет внутреннюю поляризацию, производительность снижения скорости.
Проблемы теплового управления: трудности в реализации межклеточной тепловой изоляции увеличивает риски с тепловым сбежанием.
Изменчивость толщины: структурная неоднородность вызывает неравномерную толщину на вкладках, краях сепаратора и клеточных сторонах.
5. Заключение
Процессы укладки и обмотки представляют собой отдельные компромиссы в производстве литийных аккумуляторов. Упаковка превосходит плотность энергии, тепловые характеристики и гибкость проектирования, что делает его идеальным для новых энергетических транспортных средств и систем хранения энергии. Обмотка обеспечивает эффективность экономии и масштабируемости для больших объемов приложений, таких как потребительская электроника. Непрерывные технологические достижения будут дополнительно оптимизируют обе методологии, что приводит к инновациям в индустрии литийных аккумуляторов.
